линия комбинированного стекла и машина предварительного нагрева и прессования изогнутого ламинированного стекла

1. Структура

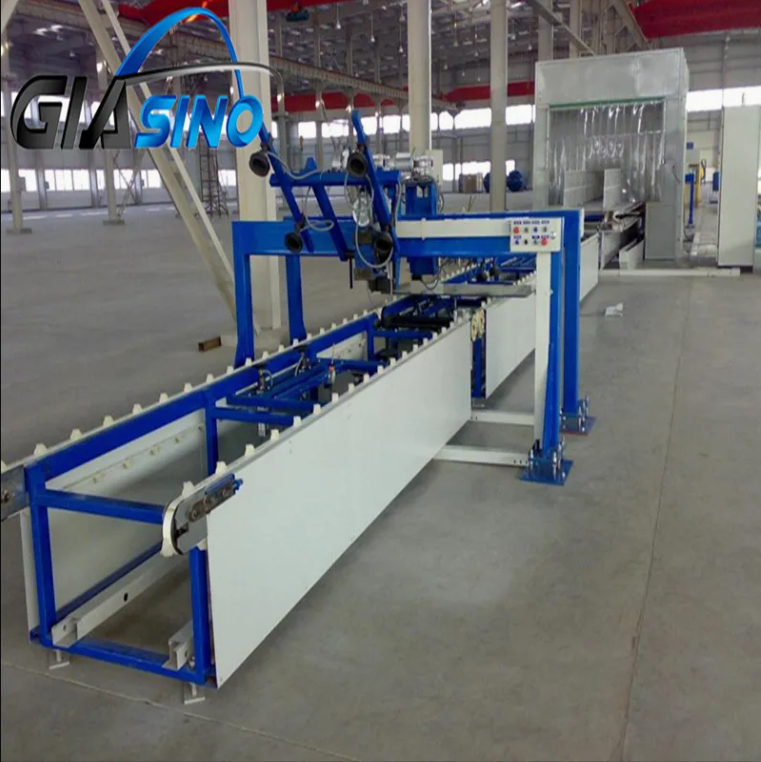

Состоит из 2 комплектов загрузчиков стекла, конвейера стекла, электрической системы управления, пневматической и вакуумной системы.

1.1 Загрузчик стекла состоит из подъемного и переворачивающего устройства с редуктором, переворачивающей рукой и складных чашечек.

и т.д.

Один загрузчик стекла находится в секции очистки порошком, а другой — в секции комбинирования. Его функция заключается в подъеме верхнего стекла для завершения процесса очистки порошком и комбинирования. Рама сварена из стандартного профиля Угана, каркас имеет резьбовой хвостовик, а корпус редуктора изготовлен из точного алюминиевого литья.

верхнее стекло для завершения процесса очистки порошком и комбинирования. Рама сварена из стандартного профиля Угана, каркас имеет резьбовой хвостовик, а корпус редуктора изготовлен из точного алюминиевого литья.

конвейер стекла состоит из рамы, главного конвейера, ремней, цилиндра, натяжителя и т.д. Конвейер стекла осуществляет перенос...

Конвейер стекла состоит из рамы, главного конвейера, ремней, цилиндра, натяжителя и т.д. Конвейер стекла осуществляет перенос

стекло поднимается в рабочее положение точно; сотрудничаете с загрузчиком для завершения расчесывания. Ремень высокой прочности

импортированные зубчатые и фазированные с опорным блоком. Кубки имеют устройство для надежного захвата стекла.

Электрическая система управления включает пульт управления, ПЛК (Omron), частотный преобразователь (ABB), контакторы

(импортные) и переключатель вакуумного давления (импортный).

1.2

Пневматическая и вакуумная система состоит из электромагнитного пилотного клапана, вакуумного клапана, вакуумного

насоса и цилиндра и т.д.

2. Процесс работы

Когда изогнутое двойное стекло, транспортируемое на роликах в секции очистительного порошка, касается

давления переключателя, позиционный цилиндр автоматически поднимет стекло. Загрузчик с вакуумными чашками поднимает

верхнее стекло. Оператор очищает силикатный порошок щеткой, затем управляет загрузчиком, чтобы вернуть стекло обратно, чистый

стекло будет транспортировано в позицию расчесывания. Когда стекло достигнет правильной позиции и будет ожидать

подъема цилиндра расчесывания, загрузчик поднимает верхнее стекло, а чашечки всасывают другое стекло. После

того как оператор очистит стекло и поместит пленку, загрузчик возвращает верхнее стекло на место и оставляет его. Стекло будет

транспортировано в позицию покрытия резиной, позиционный цилиндр поднимет стекло, оператор обрежет пленку

и закрепит резиновое кольцо, расчесывание завершено.

3. Основные технологические характеристики:

3.1. Под контролем ПЛК автоматически во всей линии.

3.2. Загрузчик регулирует скорость с помощью частотного преобразователя, что обеспечивает надежность и стабильность.

3.3 Высокая эффективность, без транспортировки оператором, снижение процента боя и интенсивности работы оператора.

Программа управления разработана нами, она надежна и стабильна.

4．（HJ-1713 ）технические характеристики:

Габаритные размеры оборудования:

7800 (длина может быть спроектирована в зависимости от производительности) x 3000 мм

Мощность: 9 кВт

МАКС Размер стекла: 1750×1350 мм

5. Общий макет машины

Как приложение.

Пожалуйста, обратите внимание, что этот макет仅供 вашей справке. При подтверждении заказа мы предоставим вам окончательный макет

в соответствии с макетом вашего цеха.

6. Примечание к этому приложению

Оставляем за собой право скорректировать вышеуказанные параметры на заключительном этапе инженерных работ после предварительного уведомления клиента,

так как эти параметры получены из определенных климатических и географических условий, таких как

температура, относительная влажность и высота над уровнем моря и т.д.

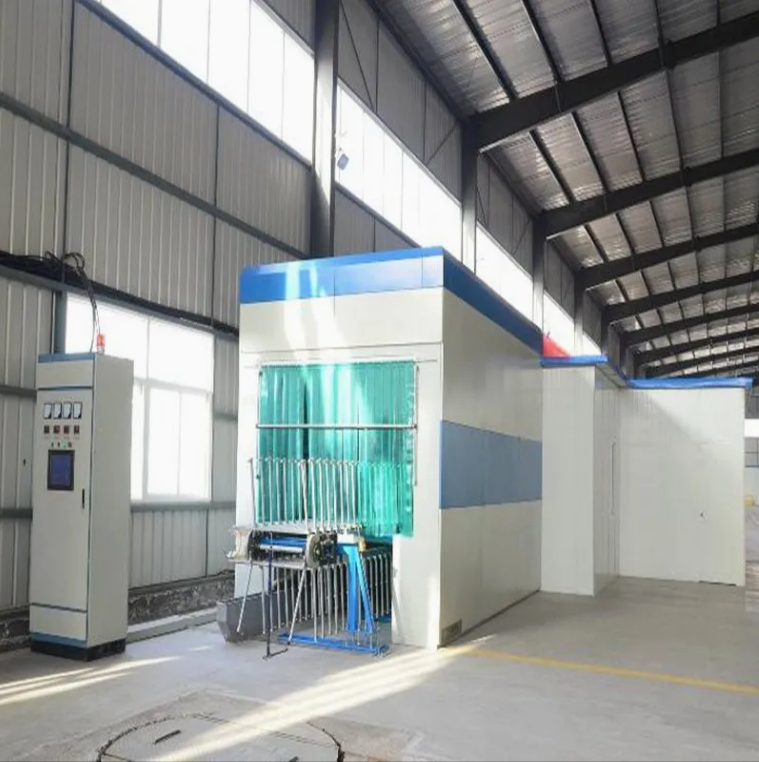

Серия машин JWY для непрерывной предварительной подготовки и предварительной прессовки стекла является специальной для производства безопасного стекла в

строительстве и автомобильной промышленности. Стекло передвигается вертикально через машину.

1. Структура машины

Эта машина состоит из основного каркаса, конвейера, системы нагрева и вакуума, системы воздушной циркуляции и т.д. Конвейер

приводится в движение цепью, а частотный преобразователь может регулировать скорость. Температура автоматически контролируется устройством управления.

2 Рабочие принципы

Положить комбинированное стекло вертикально на стеклянный конвейер в загрузке секции и подключить вакуумный резиновый труб в вакууме

клапан конвейера и открыть клапан. Стекло двигается вместе с конвейером, входящим в нагревательную секцию стабильно на

нагрев и пылесосы. Когда температура стекла достигает температуры настройки, большая часть воздуха будет исчерпана

чтобы стекло достигло идеального результата. Когда стекло будет доставлено к концу конвейера, закрыть вакуумный клапан и

вытащить вакуумную резиновую трубу и разгрузить стекло с концов. Весь процесс завершен.

3 Характеристики машины

Эта машина имеет автоматическое устройство контроля температуры и скорость может быть регулирована свободно, что подходит для

постоянно работают. Он может быть использован в любой природной среде с высокой скоростью производства и закончен

в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результате, в результа Очки переносятся вертикально, машина использует меньше места и

может работать более эффективно.

Эта машина имеет характеристики передового дизайна, разумной структуры, приятного внешнего вида и профессиональной компоновки, что обеспечивает

безопасную и надежную работу.

4 Технические параметры

JWY вертикальный непрерывный предварительный нагрев предварительного пресса

Габаритные размеры: 11000x3610x3160мм (более или менее)

Максимальный размер стекла: 1750X1350мм

Производительность: 40-45 пар/ч

Установленная мощность: 260квт
