Descrição do Produto

Principais características:

1. A abertura e o fechamento usam o servo e o par de hastes de parafuso de esfera dupla e o par de trilhos de guia de linha reta, abertura e fechamento automáticos, a localização da repetição é boa;

2. O carro da cabeça de moagem adota trilhos-guia de cauda de andorinha dupla, com operação estável e pequena vibração;

3. O polimento adota guia de esfera cruzada de alta precisão, compensação semiautomática ou compensação totalmente automática;

4. O chanfro superior de 45 ° adota elevação automática, com posicionamento preciso e operação conveniente;

5. A estrutura da prensa pode subir e descer automaticamente, a faixa de subida e descida é grande e a substituição da roda de moagem é conveniente;

6. O acionamento principal adota servo acionamento duplo. A troca e manutenção da correia são mais convenientes;

7. Uma correia síncrona anular e um dispositivo de posicionamento pneumático são adotados para transporte de vidro, de modo que o transporte seja estável e o posicionamento seja preciso;

8. Uma interface homem-máquina e um sistema de controle PLC de ponta são adotados, a operação é simples e conveniente, e o grau de automação é alto;

9. No modo único, o vidro pode ser acelerado de forma inteligente nas extremidades de entrada e saída para economizar o tempo do ciclo de processamento;

10. Suporte de centralização automática, centralizando automaticamente de acordo com o tamanho de abertura e fechamento, de modo a transportar o vidro suavemente;

11. Função de detecção de margem, que é usada para detectar se o vidro enviado excede a margem padrão definida em tempo real. Se o vidro exceder a margem padrão definida, a velocidade será reduzida de acordo com a velocidade definida pelo usuário, de modo a garantir a segurança do processamento do vidro.

12. O software do sistema, como ERP, pode ser acoplado, a correspondência e o acoplamento podem ser realizados identificando códigos bidimensionais ou códigos de barras, e a função de marcação automática também pode ser conectada.

Descrição do parâmetro técnico do produto

Velocidade de usinagem	Desbaste de vidro de 4 mm-6 mm, 1-18 m/min
Velocidade de usinagem	Moagem fina de vidro de 12 mm, 1-12 m/min
Velocidade de abertura e fechamento	1-12m / min
Espessura do vidro de trabalho	3-25mm
Tamanho máximo do vidro processado	4200mm × 2500mm
Tamanhos mínimos de vidro processado	350mm × 400mm
Moagem máxima da borda inferior	5mm
Largura do chanfro	1-3mm
Tolerância de chanfro	≤0.2mm / m
Tolerância de paralelismo do processamento de vidro	≤0.2mm / m
Tolerância diagonal do processamento do vidro	≤0.5mm / m
Altura de trabalho	900 ± 20mm
Voltagem	380V / 50Hz
Pressão de trabalho pneumática	≥0.6Mpa
Potência de máquina única	70kw

Detalhes do produto principal

	O mecanismo de ajuste de largura adota servo drive, o que torna o drive mais estável e rápido. A velocidade de abertura e fechamento é de até 8m/min, o que é de alta precisão e bom reposicionamento.
	A abertura e o fechamento usam alta precisão e parafuso de esfera dupla de grande avanço e trilho de guia linear. Para garantir a precisão do tamanho do processamento de vidro.
	Interruptor de emergência e plugue de ar.
	A parte superior do corpo adota tubo de aço retangular. A estrutura inferior é feita de estrutura de nervura de eixo, o que melhora muito a rigidez e a resistência ao torque e reduz a deformação do corpo da caixa.
	A base adota a estrutura do tipo viga, todos usam tubo de aço retangular, alta rigidez e resistência, boa estabilidade.

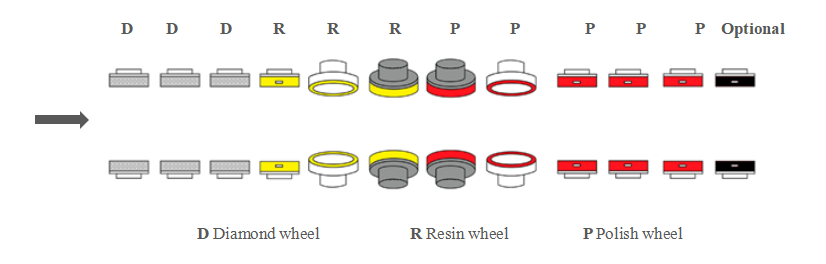

	Todos os rebolos adotam marcas nacionais e internacionais de ponta.
	Suporte central automático. Ele é acionado por fio de aço e aberto e fechado junto com o lado móvel sem ajuste manual, para que o suporte central possa sempre ser mantido na melhor posição de suporte.
	Pcompensação pneumática de polimento, sem ajuste manual. A pressão do ar é usada para ajustar automaticamente a taxa de avanço da roda de polimento, o que reduz efetivamente o desgaste da roda de polimento e aumenta a vida útil da roda de polimento.
