Máquina de processamento de porta de janela de alumínio

Introdução da máquina:

Esta máquina foi projetada para processar furos redondos, ranhuras, buracos de fechadura, etc. em perfis de alumínio, indústria de janelas, portas e paredes de cortina, também é adequado para processamento moagem, chanfradura, Tocando, superfície plana de gravação e outros procedimento.

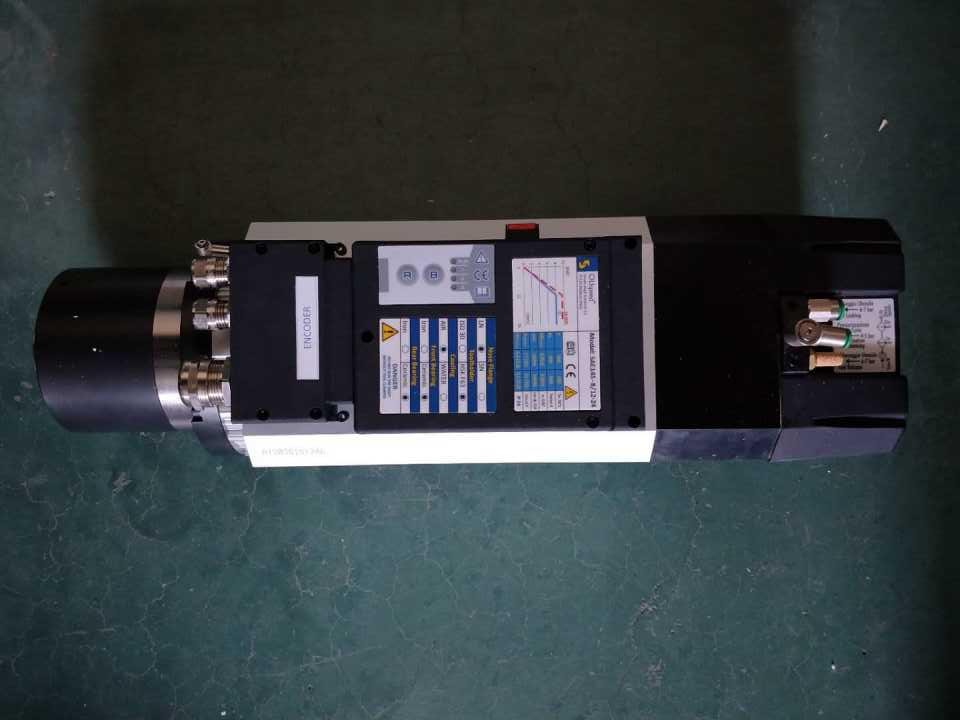

O eixo principal adota o eixo principal elétrico de refrigeração a ar da Itália, tem a função de alta precisão, alta segurança e alta confiabilidade.

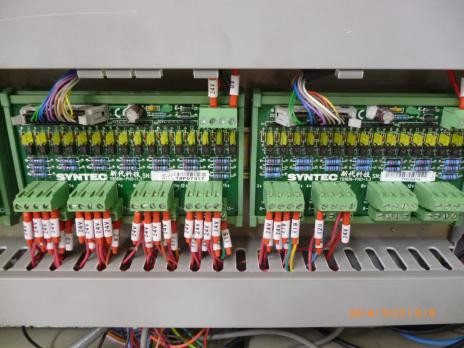

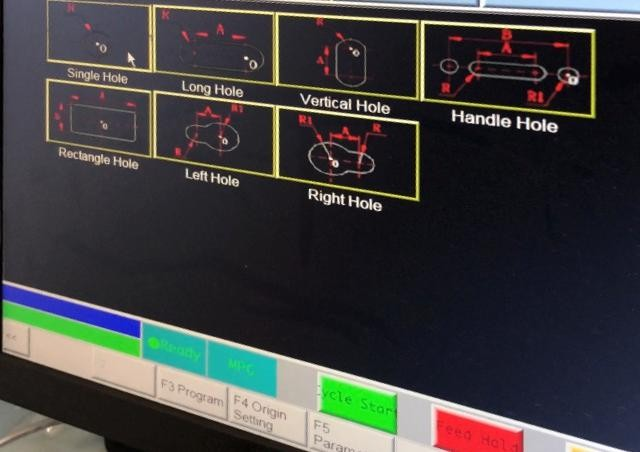

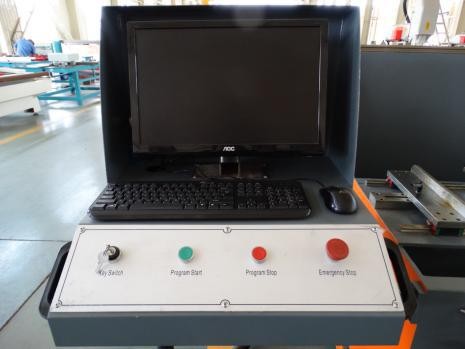

Adote o sistema de controle CNC SYNTEC de Taiwan. Tenha um software de programação CAD-CAM profissional. Ele pode transformar o código de processamento automaticamente, tem a função de fácil operação, alta eficiência e menor trabalho intensidade.

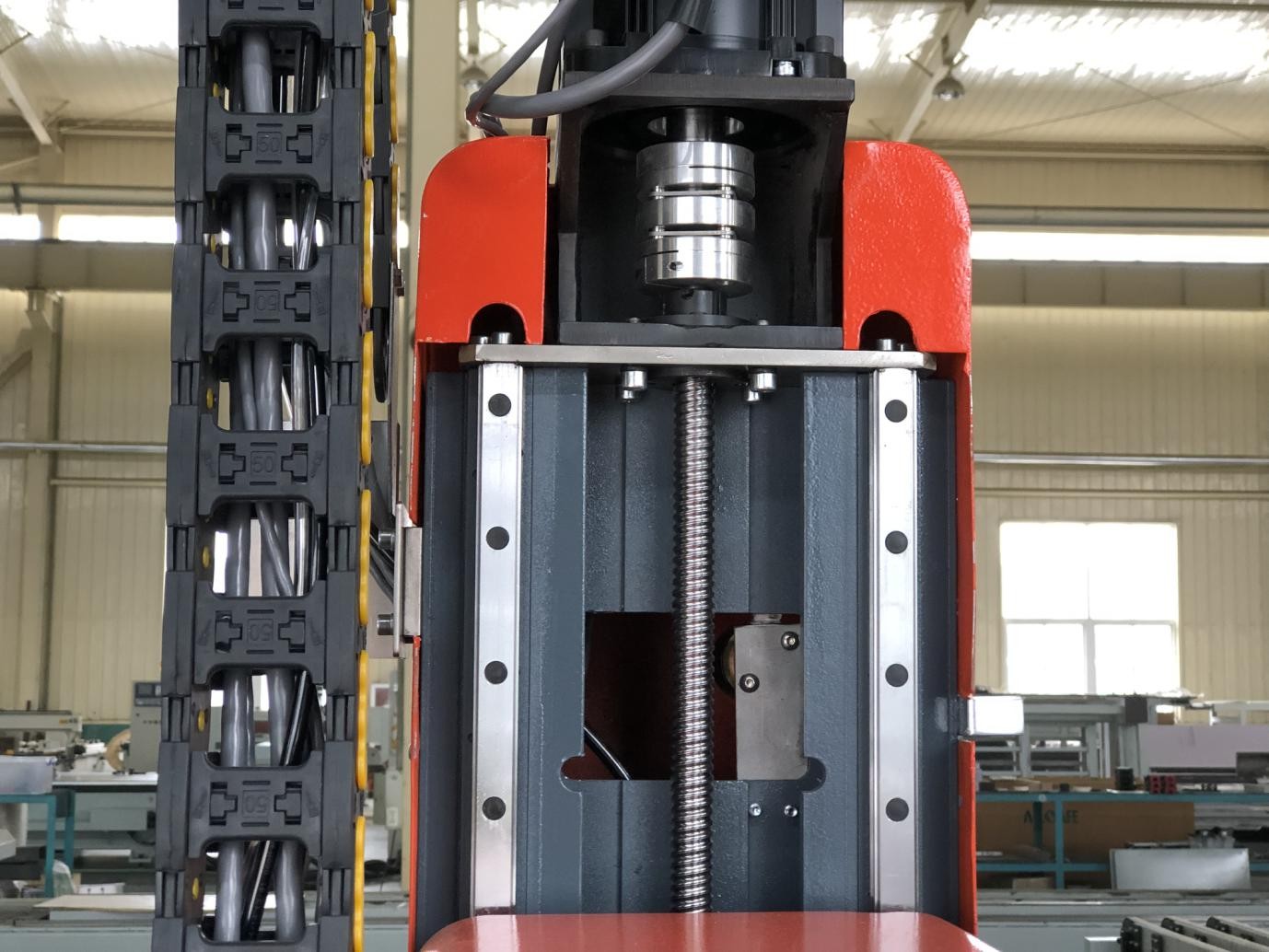

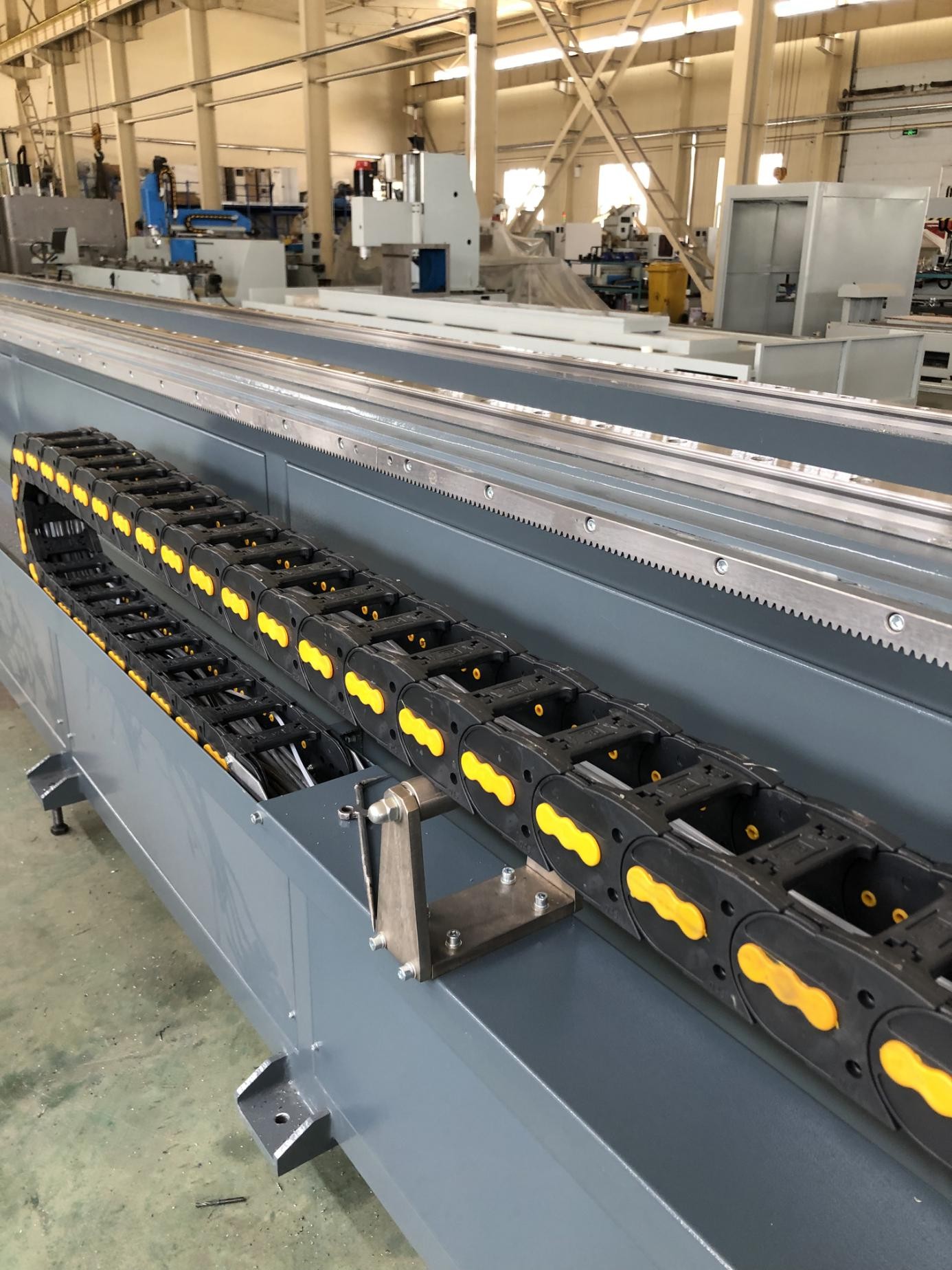

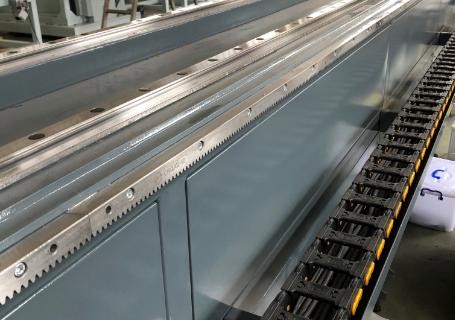

Trilho de guia importado, bloco deslizante, O eixo X adota engrenagem oblíqua de alta precisão e acionamento por cremalheira. Os eixos Y e Z adotam acionamento por fuso de esferas de alta precisão. O acionamento é estável, assim pode melhorar a precisão de todo máquina.

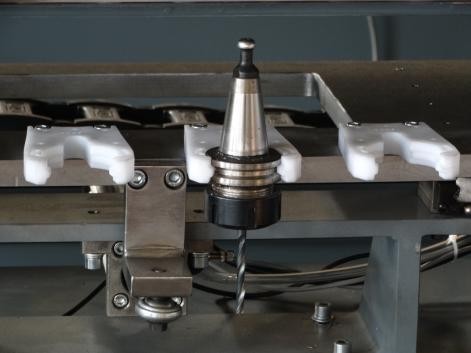

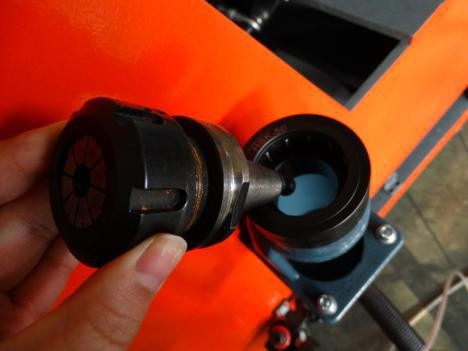

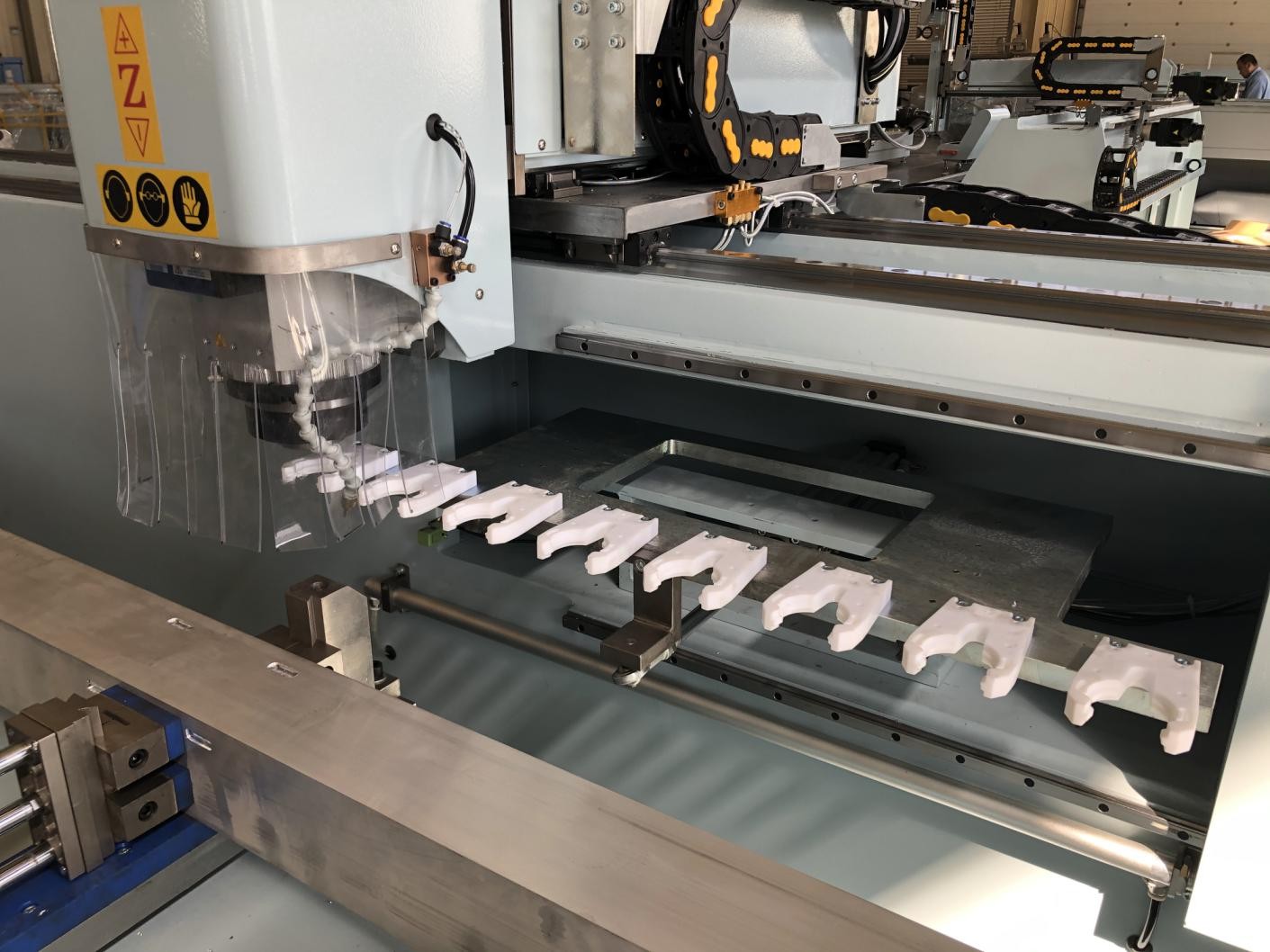

O armazenamento interno das lâminas pode conter 6 conjuntos de lâminas, o cabo é aprovado pelas normas ISO 30, é muito seguro e fiável.

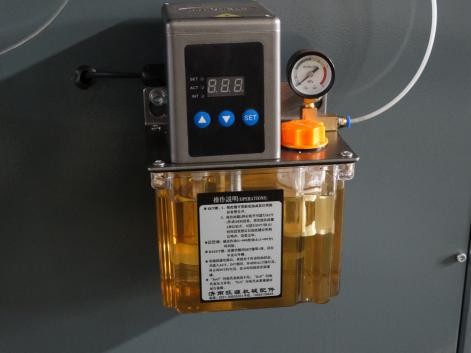

Adote um sistema de fornecimento de óleo de bomba manual, lâminas adotam sistema de controle de sistema de controle de resfriamento por spray dispositivo.

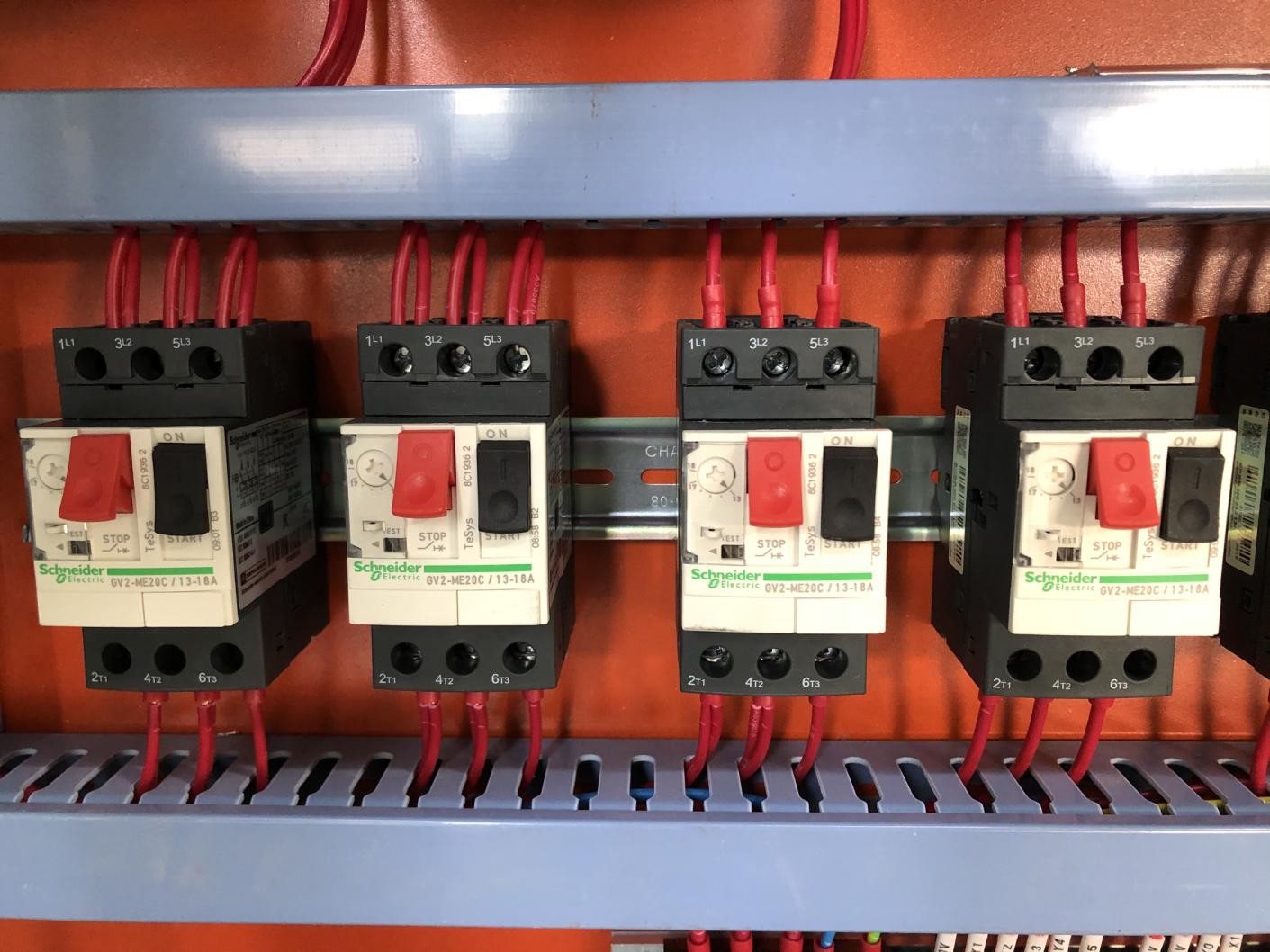

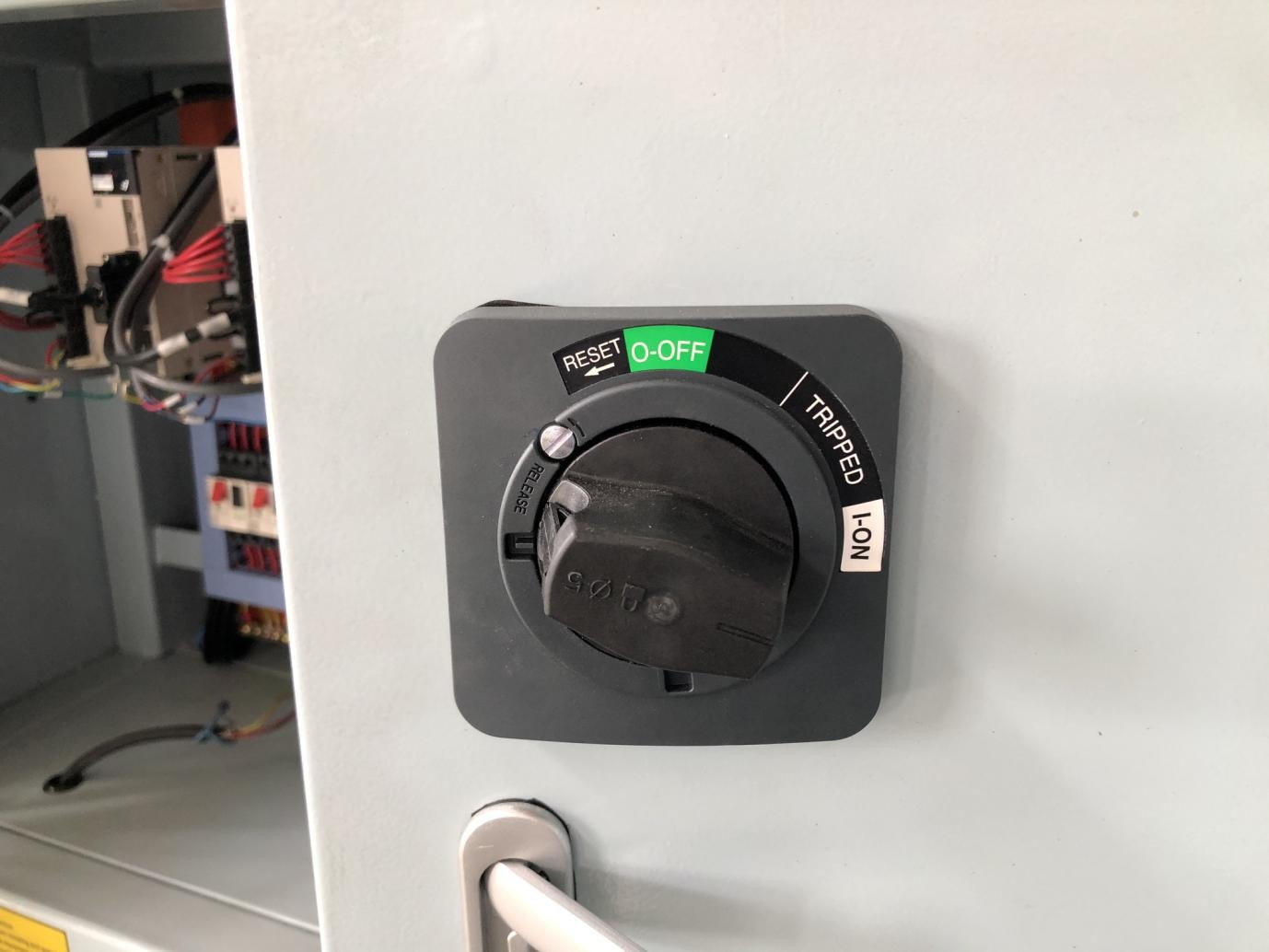

As principais partes elétricas: disjuntores, Os contatores CA são todos SCHNEIDER marca.
Os principais componentes adotam estrutura de aço e todos eles são envelhecidos tratamento.

Parâmetro técnico:

Trabalho Voltagem	380V 3Fase 60HZ(por favor confirme a potência)
Ferramenta de Revista	peças 8
Potência total	11KW
Velocidade rotativa máxima	8000-18000r / min
Jornada no eixo X	3300MM
Jornada no eixo Y	500MM
Jornada no eixo Z	350MM

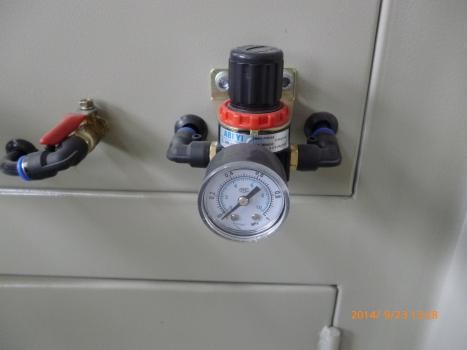

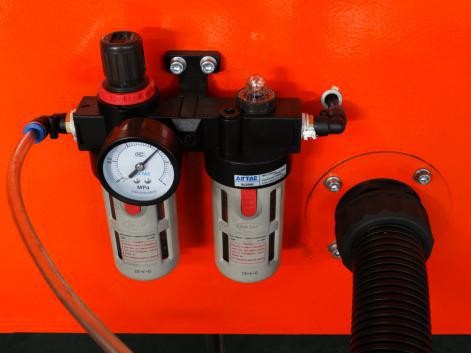

Pressão do ar	0.6-0.8 MPA
consumo de ar	100L / min
Potência do fuso	9KW
Velocidade do eixo X	0-60M / min
Velocidade do eixo Y	0-60M / min
Velocidade do eixo Z	0-60M / min
Peso	About 1700KG

Configuração da Máquina:

Especificações.	Detalhes e marca
Responsável pelo Tratamento	Syntec Tawan
tela sensível ao toque	21.5inch
Retransmissão	Schneider
Elétrica de baixa tensão	Schneider
Cilindro	Air Tac de Taiwan

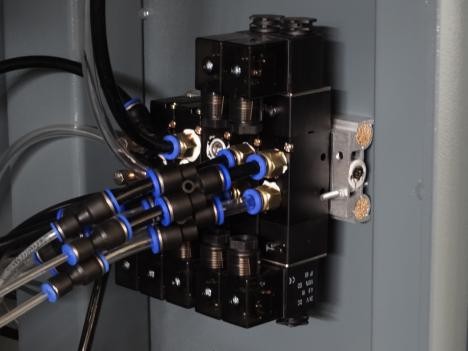

Válvula solenóide	Taiwan AirTAC 24V

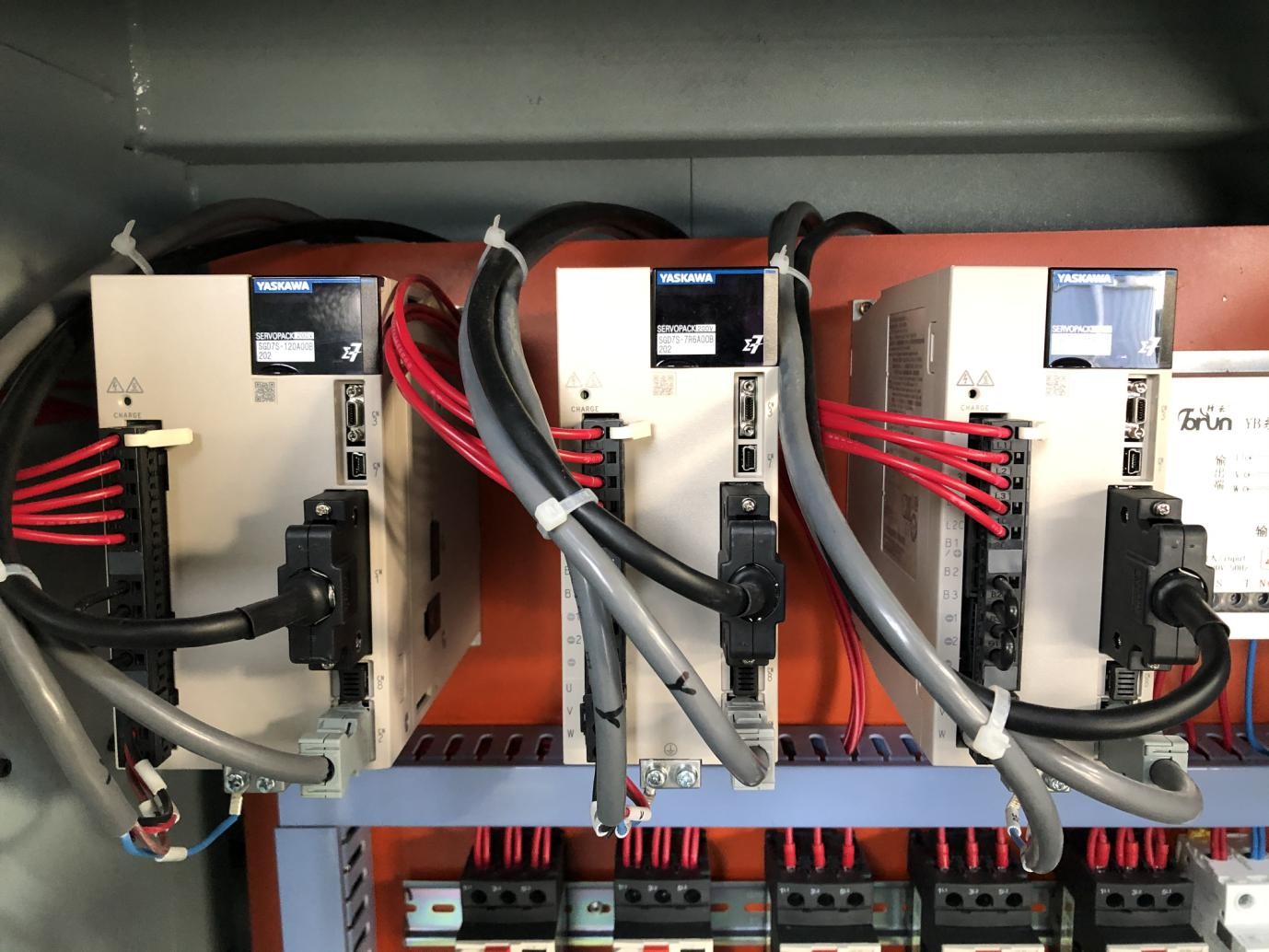

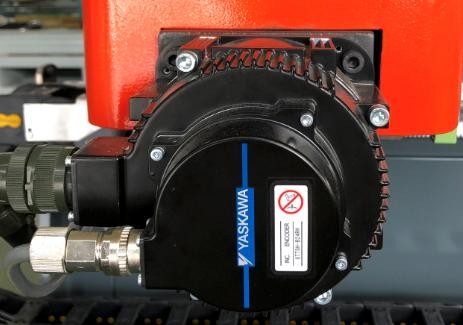

Servo motorista	Yaskawa Japão
Motor de Motorista	Yaskawa Japão

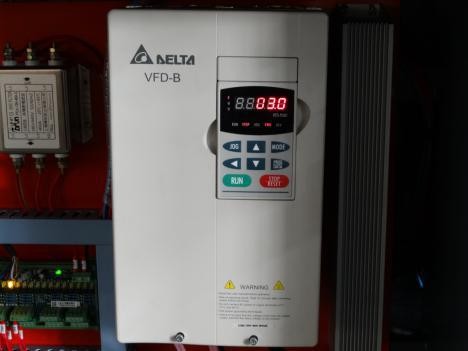

inversor	Detalhes Taiwan
Fuso	9.0 KW Arrefecimento Itália
Guia linear rail	Taiwan HIWIN
parafuso da esfera	TBI de Taiwan
Cabeça de máquina	ferro fundido
Mesa giratória	alumínio industrial
Garantia	18 meses (Sistema/acionamento/motor de acionamento/inversor)
Rotado anjo	180° (-90° -0°- +90°)
Velocidade de processamento	0-60m / min
Dimensões da máquina	Sobre 3650 1450 * * 2100mm
Faixa de processamento	200*200mm
