Machine de sertissage d'angle à quatre têtes CNC pour aluminium

1. Fonction

Utilisé pour le sertissage des fenêtres et des portes en aluminium

Un cadre serti en même temps

2. Principe de fonctionnement

1) Entrez la taille dans l'ordinateur via l'écran

2) La machine commence à fonctionner pour définir la position

3) Installer le profil

4) Appuyez sur le bouton d'exécution automatique, la machine terminera automatiquement le travail de sertissage

3. Caractéristique

Le système de contrôle dispose d'un contrôle de position et d'une fonction de rétroaction momentanée pour éviter les erreurs de localisation

Système servo importé, dispositif d'auto-freinage pour assurer un sertissage de haute précision et une position de sertissage précise

Le bloc d'emplacement à double agrandissement assure un emplacement stable

Alimentation double haute-basse pression pour améliorer la synchronisation de l'outillage

4. Points clés

Le processus de sertissage est contrôlé par un système CNC et un logiciel. La machine se déplace en fonction de la taille définie. Mais la taille réelle peut être légèrement différente de la taille définie (par exemple, 0.3 mm de plus ou de moins). Le cadre serti peut être déformé et la machine peut être déformée si le la taille réelle est plus grande que la taille définie. Au contraire, les quatre coins sertis du cadre peuvent avoir une couture si la taille réelle est plus petite que la taille définie.

Cette machine CNC peut résoudre les problèmes ci-dessus dans les trois états de fonctionnement suivants :

1) Lorsque le la taille réelle est la même que la taille définie, la machine se déplace vers la taille définie et termine le travail de sertissage. Dans ce cas, la taille du cadre serti est la même que la taille définie.

2) Lorsque le La taille réelle est supérieure à la taille définie, la machine se déplace en fonction de la taille définie. Mais lorsqu'elle rencontre une résistance qui atteint un certain moment (le moment peut être défini à l'avance), le mouvement s'arrête automatiquement et le sertissage est alors effectué. Dans ce cas, la taille du cadre serti est supérieure à la taille définie. Mais c'est la même chose avec la taille réelle.

3) Lorsque le La taille réelle est inférieure à la taille définie, la machine se déplace en fonction de la taille définie. Lorsqu'elle se déplace vers la taille définie, le déplacement se poursuit jusqu'à ce qu'elle rencontre une résistance qui atteint un certain moment, puis le sertissage est traité. Dans ce cas, la taille du cadre serti est inférieure à la taille définie. Mais c'est la même chose avec la taille réelle.

5. Paramètre technique

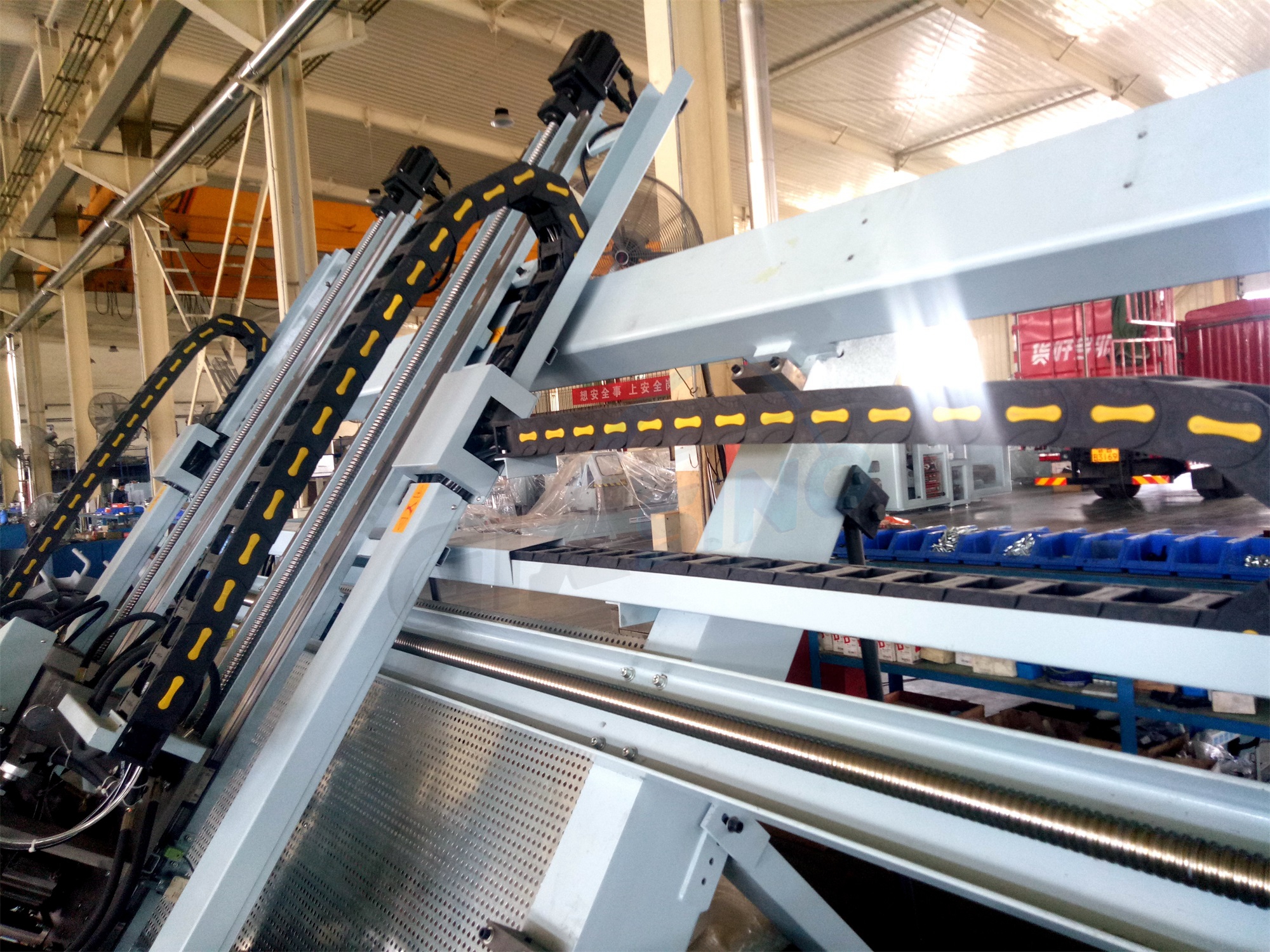

Des photos:
