Autres machines de traitement du verre

1.Données techniques

Plage de déplacement effective	X axe		autres 2500	je suis désolé.
	Y1 axe		autres 1500	je suis désolé.
	Y 2 axe		autres 1500	je suis désolé.
La précision de mouvement (la plage d'erreur diagonale est ±0.5mm, la droiture du bord du verre est ±0.05mm)	X axe		±0.5mm/m	je suis désolé.
	Y1 Y2 axe		±0.5mm/m	je suis désolé.
Diamètre du trou (sans chanfrein)			φ6–φ 30	je suis désolé.
Cycle de perçage à un trou sur verre (verre épais de 6 cm)	φ 10 mm Ouverture （Données fournies par le client		≤ 8	[ s ]
	φ 20 mm Ouverture （Données fournies par le client		≤ 15	[ s ]
Paramètre de réglage des coordonnées de l'interface X Y de l'équipement			X 10 pcs Y 10 pcs
Référence des axes X et Y à 0 bit			Coin supérieur gauche
La vitesse du mouvement XY	X axe		0 -- 100	mm / S
	Y1Y2 axe		0 -- 100	mm / S
Vitesse de propulsion par vis	Z 1 -Z2 axe		0 -- 3	mm / S
	Z 3 -Z4 axe		0 -- 3	mm / S
Vitesse de convoyage			5-30 m (Ajustable )
Taille générale			Comme indiqué dans le gabarit
Hauteur de la table			900+/- 20 [mm]
Épaisseur du verre			4-19 mm
La dimension maximale du verre : L x l			2500X 1500
La dimension minimale du verre : L x l			1200X300
Condition d'installation	Puissance	Tension	3 x 380 V / 50 Hz avec fil jaune-vert
		Watt	7KW
	Pression d'air	Connecteur	tuyau de gaz de 8 mm
		Pression	≥6,0	[bar]
		Flux	20	[m3/h]
	Lubrifiants	20 #
	Alimentation en eau	Connecteur	tuyau d'eau de 12 mm
		Pression	≥3.0	[bar]

2. Les paramètres de configuration des composants

Matériau 、Configuration des composants
Non.	Fournisseur
1	CompoNent	Nom	45# A3 Plate 、 Tube
		Épaisseur	6、8、10、12、14、16mm
2	Moteur de forage	Fabricant	BLm
		Modèle	1.2kW
3	Axe X Y/Forage entraînement de propulsion moteur	Position de configuration	Les mouvements des axes X/Y sont entraînés par des servomoteurs, l'hélice de forage est entraînée par un moteur pas à pas
		Spécification	60série 60série YK3913A série
4	Vis sans fin	Fabricant	TBI
5	Linéaire gUIDE	Fabricant	TBI
6	Roulement	Fabricant	HRB C&U LK
Article ：Composant électronique de contrôle
Non.	Fournisseur
1	Le contactateur	Fabricant		- Je ne sais pas.
		Spécification		AC2 20V
2	Source électrique CC	Fabricant		Taïwan MW
		Spécification		AC220V-DC24V
3	Système de contrôle	Fabricant		Carte de contrôle de mouvement
4	Câble	Fabricant		Fabriqué en Chine
5	Câble de chaîne tractée Commutateur de limite	Fabricant		Fabriqué en Chine
		Fabricant		Taiwan Tend
6	Écran de contrôle	Fabricant		Ordinateur
7	Capteur	Fabricant		Omron SONON

3: Documents / Langue

Schéma

Chinois 1

Document papier

4: Câblage

Gaines de câbles Ligne d'alimentation -> Armoire de machine	Gaines de câbles	Gaines de câbles
	Ligne d'alimentation -> Armoire de machine	Ligne d'alimentation -> Armoire de machine
Câble	Ligne d'alimentation -> Armoire de machine	Ligne d'alimentation -> Armoire de machine
	Client	Client
	Armoire -> Machine	Armoire -> Machine
	BLm	BLm

5: Couleurs de la machine

6:Accessoires

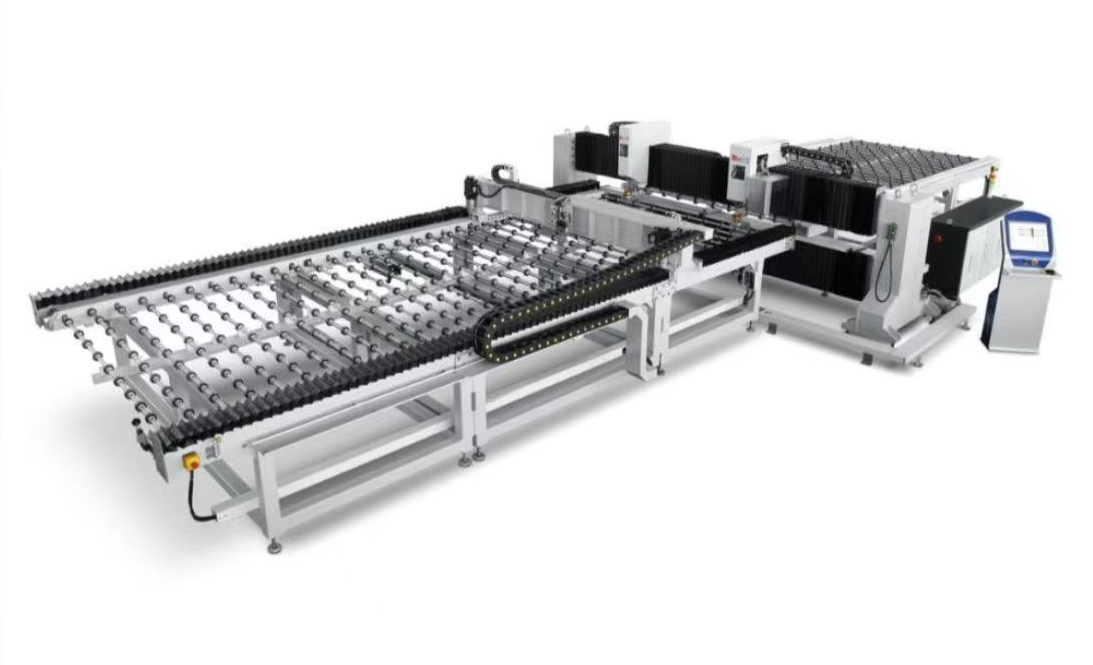

Machine de perçage automatique à deux têtes pour le verre
