Ligne de bordures horizontales entièrement automatiques pour verre sur quatre côtés

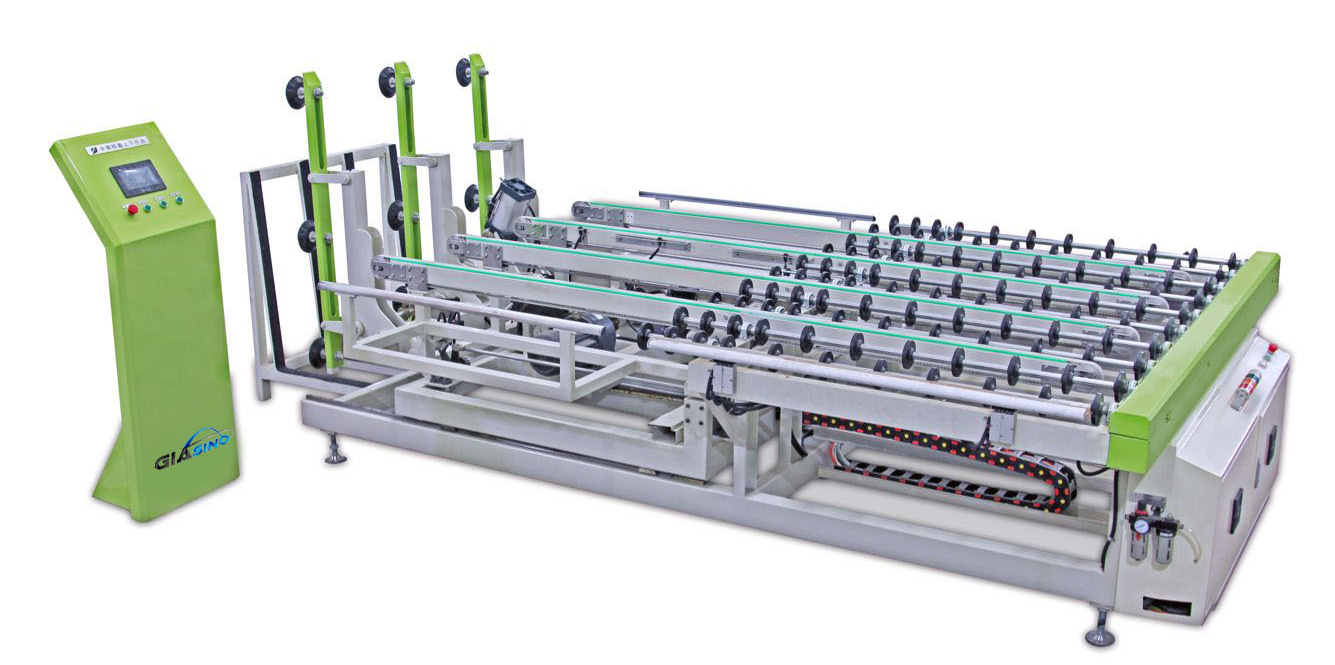

JL-KSP-2550/JL-KXP-2550 Table de chargement/déchargement automatique du verre

Composition de l'équipement:

L'équipement convient au meulage à quatre faces, au meulage double face, à la rectifieuse de bords multifonctionnelle, à la machine de nettoyage, à la machine de découpe, à la sérigraphie, au revêtement, à la fabrication de miroirs, au photovoltaïque, aux lignes de production de verre dépoli, etc..

Principe de fonctionnement:

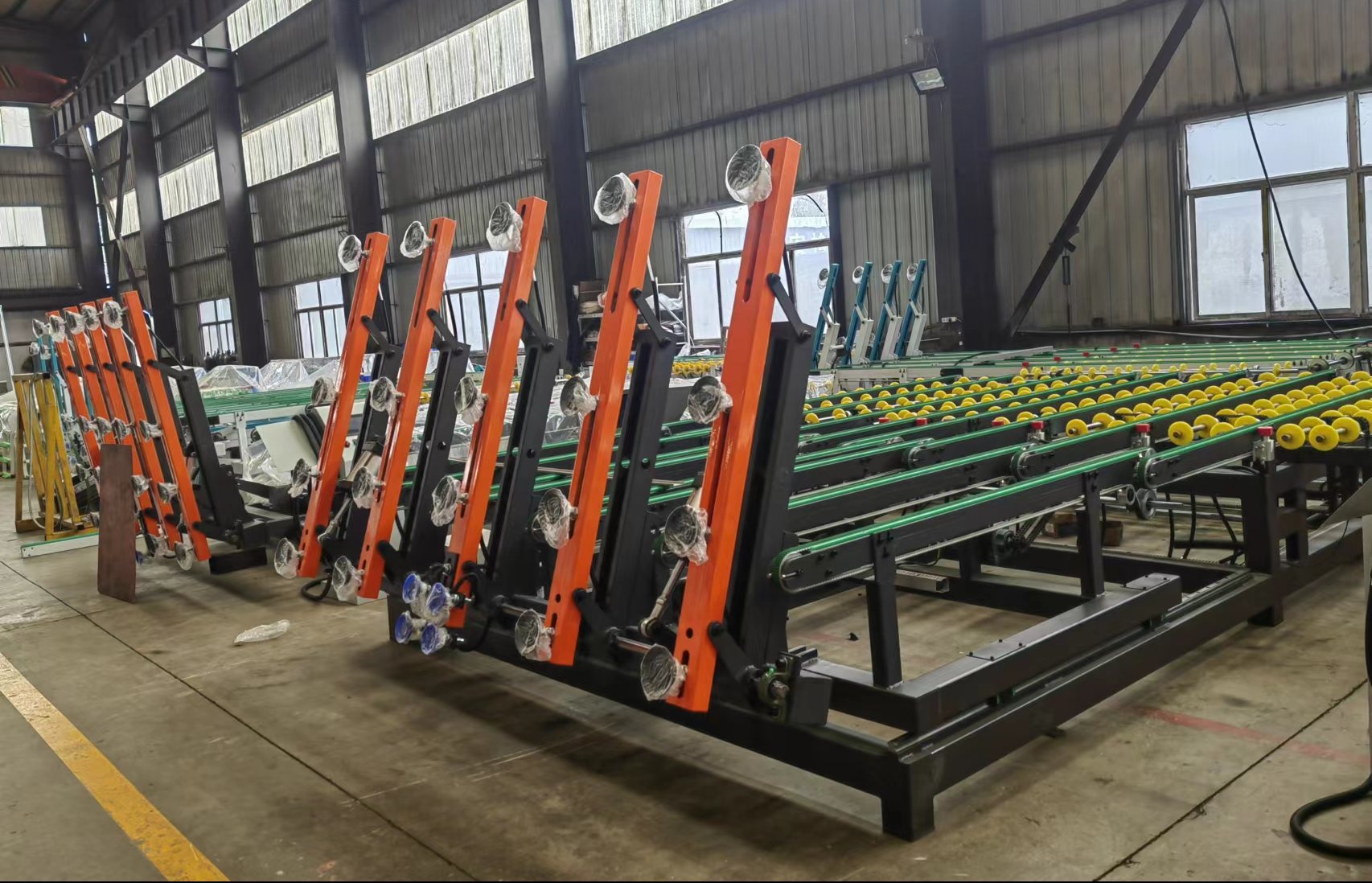

Table de chargement : extrayez automatiquement le verre d'origine du support à verre, retournez-le sur la table horizontale et transportez-le automatiquement vers la bordureuse ou un autre établi de traitement.

Table de déchargement : Détecte automatiquement la réception du verre livré par la déligneuse ou un autre établi de traitement, absorbe et retourne le transport et le libère sur l'étagère en verre.

Composition de l'équipement:

1. Dispositif de contrôle PLC/dispositif de transport/dispositif d'adsorption sous vide/dispositif de déplacement de chariot/dispositif de renversement/dispositif de stabilisation de tension

2. Performances de l'équipement :

3. Le système de contrôle adopte un contrôle PLC importé, un fonctionnement d'interface homme-machine à écran tactile.

4. Système d'entraînement servo haute puissance plus dispositif à crémaillère et pignon, bloc coulissant plus dispositif de guidage linéaire, stabilité de marche élevée, positionnement précis.

5. La transmission adopte un dispositif de positionnement du verre unique, qui détecte automatiquement la taille du verre pour réduire le mouvement invalide du chemin du verre, haute efficacité de production.

6. Adoptez des pompes à vide de marque bien connue, contrôlez automatiquement le travail de la ventouse en fonction de la taille du verre.

7. Contrôle à point unique à ventouse et à vanne unique, fonctionnement pratique, entretien pratique

Chaîne de transmission à retournement à double canal et dispositif de bielle unique, haute stabilité et sécurité de retournement.

8. Les composants électriques et pneumatiques adoptent des marques bien connues pour assurer la stabilité de fonctionnement continue de la machine et réaliser une usine chimique sans pilote de l'industrie 4.0.

 Paramètres techniques:

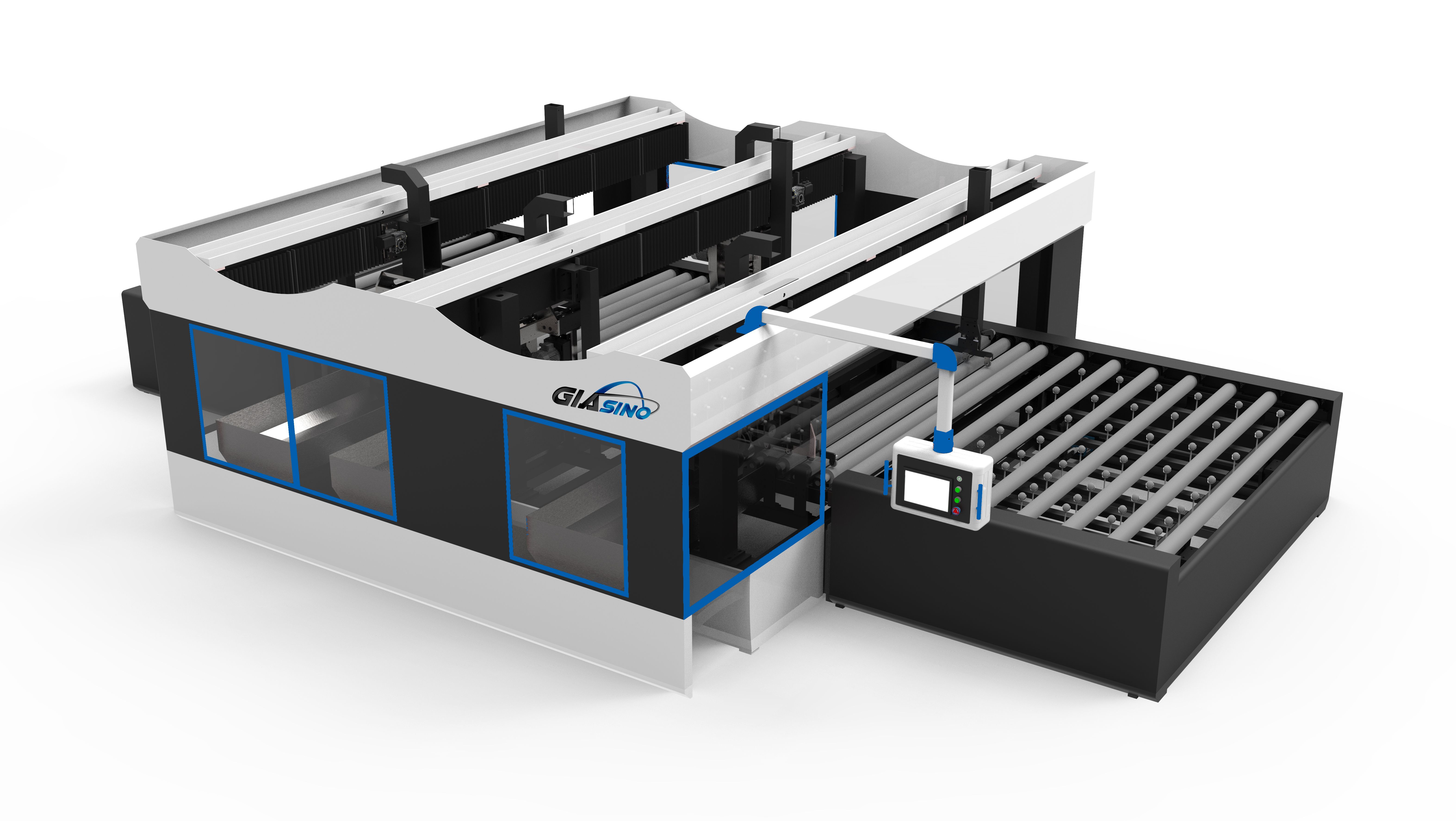

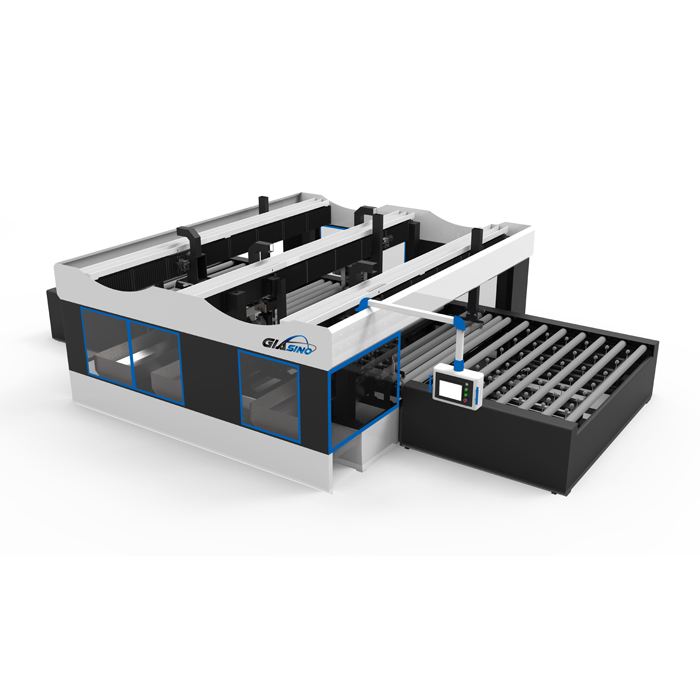

GS0825DL Déligneuse horizontale entièrement automatique à quatre côtés

Caractéristiques principales:

1. Adopte 3 ponts et 4 ensembles de structures de roues. Chaque ensemble de roues peut traiter simultanément le chanfreinage de l'arête supérieure et inférieure, le meulage du bord inférieur et le retrait du film Low-E. La vitesse de traitement peut atteindre 40 m/min.

2. Sonde de type cylindre pneumatique d'origine pour le positionnement au lieu de contacter le type de verre pour résoudre le problème de réinitialisation des paramètres lors du remplacement d'une sonde endommagée, améliorer considérablement la durée de vie de la sonde et rendre le fonctionnement et l'entretien plus pratiques

3. Système d'entraînement servo CNC importé, la partie de transmission adopte un rouleau en silicone pour la transmission de synchronisation, en plus une roue de presse en polyuréthane pour le haut et une roue d'inclinaison en polyuréthane pour le côté pour permettre au verre d'offrir une position plus stable, plus précise et un meulage plus fiable.

4. Le réglage de la taille de la largeur du verre adopte une crémaillère, un réducteur de vitesse et des servomoteurs pour l'entraînement, équipé d'un guide droit, vitesse jusqu'à 60 M/Min, réglage automatique de la taille, repositionnement précis.

Structure brevetée, répondant parfaitement aux exigences du verre de 3 à 12 mm.

5. Servomoteurs entièrement importés pour rendre la machine plus stable et fiable. Système de contrôle CNC importé, facile à utiliser, haute automatisation. Comparé au système de contrôle PLC, le système CNC calcule et communique plus rapidement, avec précision et stabilité, résolvant efficacement le problème de stabilité du système.

6. La transmission à rouleaux adopte une structure à engrenages occlusifs, plus stable et durable.

Les broches adoptent un niveau de broche motorisé étanche et un ajustement des roulements pour résoudre efficacement le problème de durée de vie des broches.

7. Disponible pour se connecter au logiciel MAS ERP, etc., il s'intègre parfaitement dans la machine à laver, la table de chargement et de déchargement, la table de transition et le cloud distant.

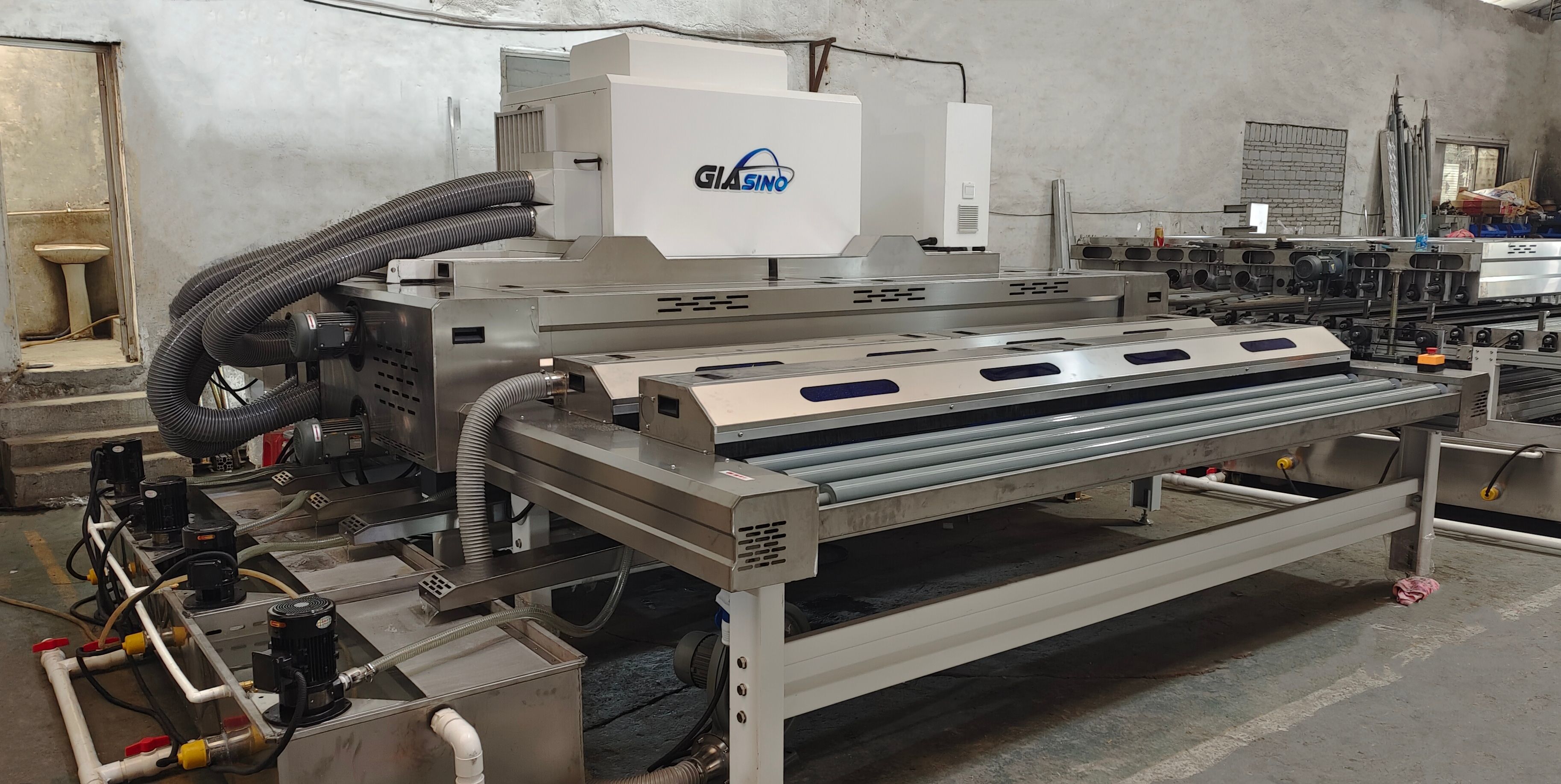

 Lave-verre automatique horizontal 2500 mm

Présentation des performances et des avantages de la machine à laver le verre :

1. Construit adopte la technologie d'assemblage de profilés en aluminium, et il n'y a pas de concept de mise au rebut à vie. L'étagère supérieure de la salle de nettoyage est soudée avec des plaques d'acier inoxydable de 5 miles. Caractéristiques : grande force, bon support, pas facile à déformer, pas facile à porter. Le bouclier en tôle et le seau sont en acier inoxydable de haute qualité

2. Le couteau à air est formé par un alliage d'aluminium moulé sous pression avec une technologie allemande. Caractéristiques : grand volume d'air et faible bruit

3. Trois jeux de brosses de 160 mm de diamètre dans la salle de nettoyage, qui peuvent laver le verre LOW-E

4. Il y a 4 pompes à eau, chaque groupe de brosses a une pompe à eau séparée pour l'alimentation en eau et 2 groupes de pulvérisateurs avec des couteaux à air à l'extrémité d'entrée pour souffler de l'eau

5. Le diamètre du rouleau en caoutchouc est de 75 mm et la brosse est entièrement constituée d'une tête d'arbre en acier inoxydable

6. Le ventilateur et le couteau à air adoptent une conception à air circulant, le couteau à air de la machine à laver standard 2500 adopte deux conceptions droites (un ensemble de couteaux à air en ligne droite et un groupe de couteaux à air multi-pentes), le couteau à air de la machine à laver le verre à grande vitesse 2500 adopte trois conceptions droites (un ensemble de ligne droite Deux ensembles de conception multi-pentes) ventilateur avec fonction de chauffage.

7. Le mode de transmission est une régulation de vitesse de conversion de fréquence à courroie hélicoïdale à 3 modes, caractéristiques : faible bruit et faible charge.

8. Le mode d'entraînement de la brosse est entraîné indépendamment par les brosses supérieure et inférieure, entraîné par la courroie SPA importée, et le moteur de la brosse adopte le moteur à engrenages. Caractéristiques : couple élevé et la brosse ne sera pas bloquée en raison de la conversion de fréquence.

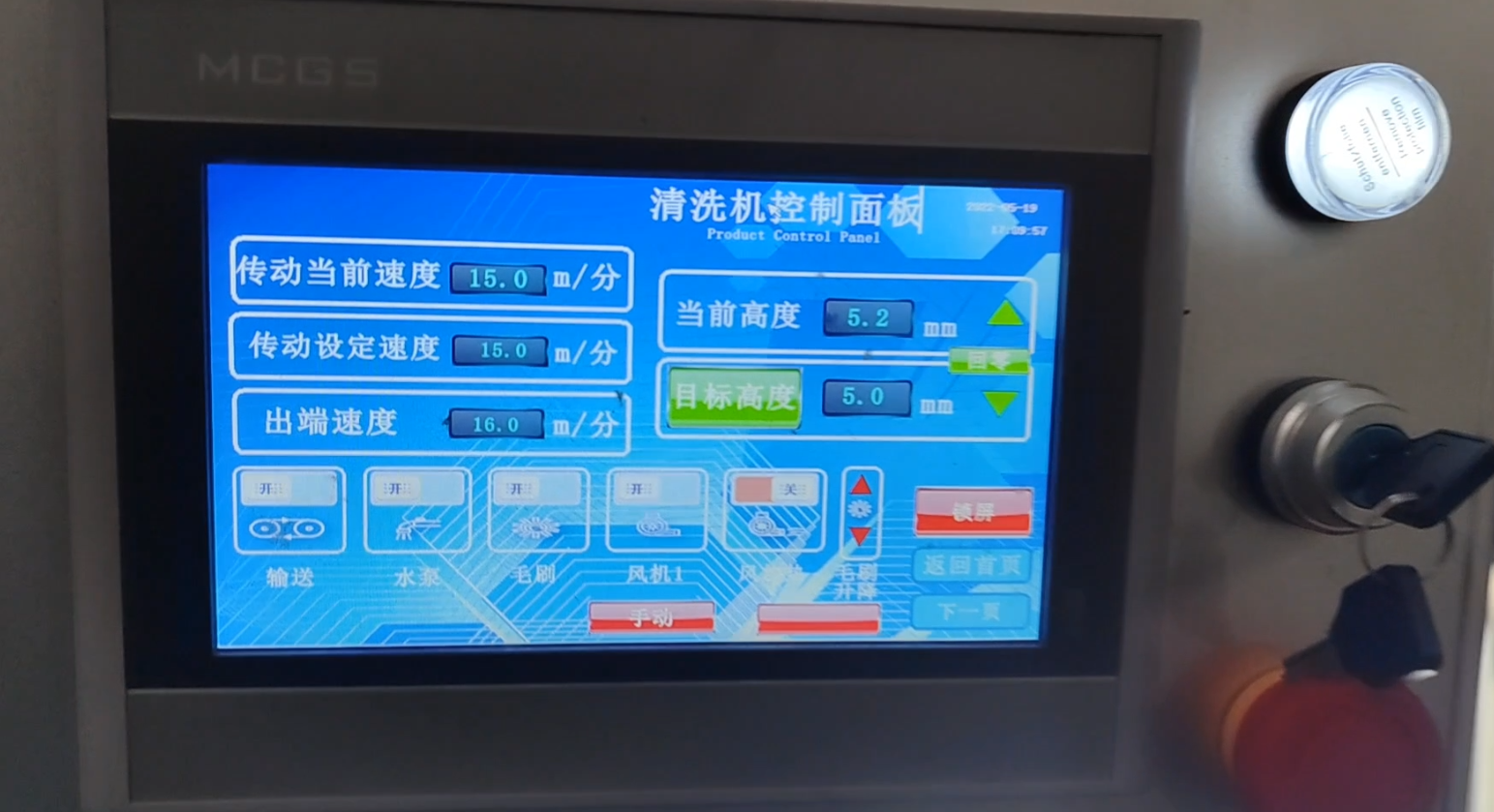

9. L'ensemble de la machine est contrôlé par PLC. Le contacteur adopte Schneider Electric et l'armoire électrique est installée au-dessus de la machine, ce qui est plus sûr et n'occupe pas d'espace.

10. Toutes les vis de l'ensemble de la machine sont en acier inoxydable.
