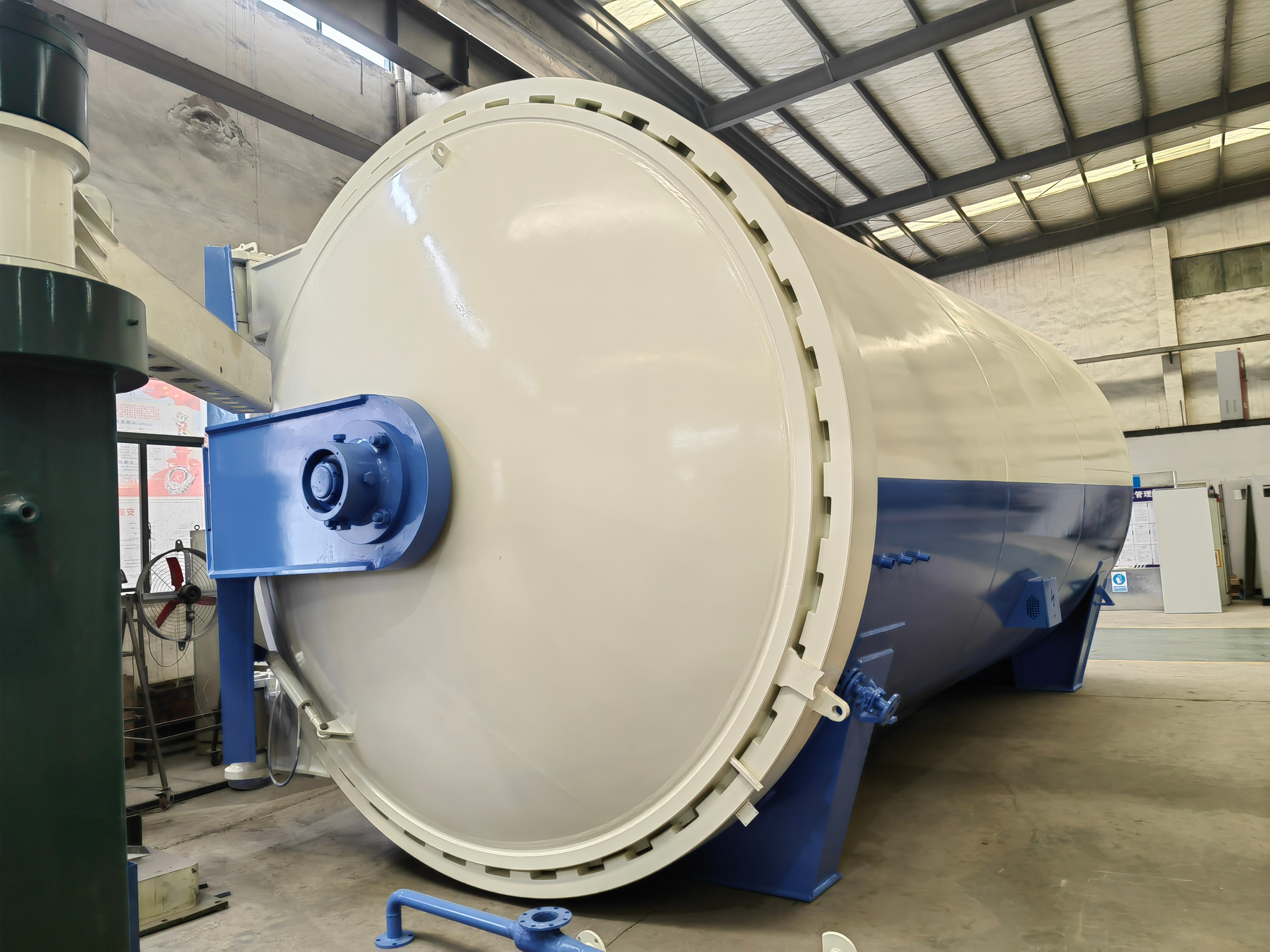

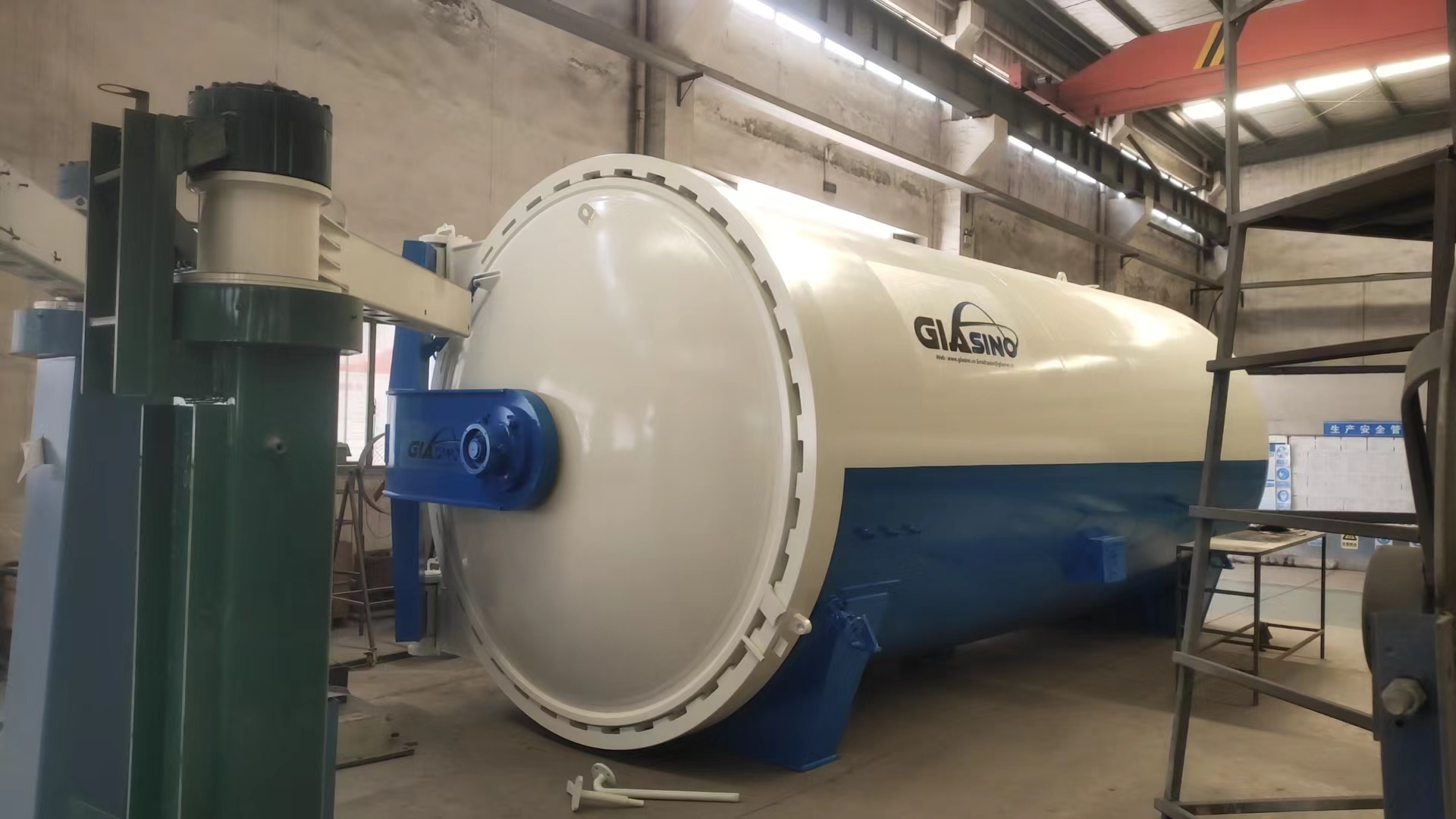

جهاز التعقيم الزجاجي بالحمل الحراري القسري GS-GYF2250

المواصفات الفنية الرئيسية

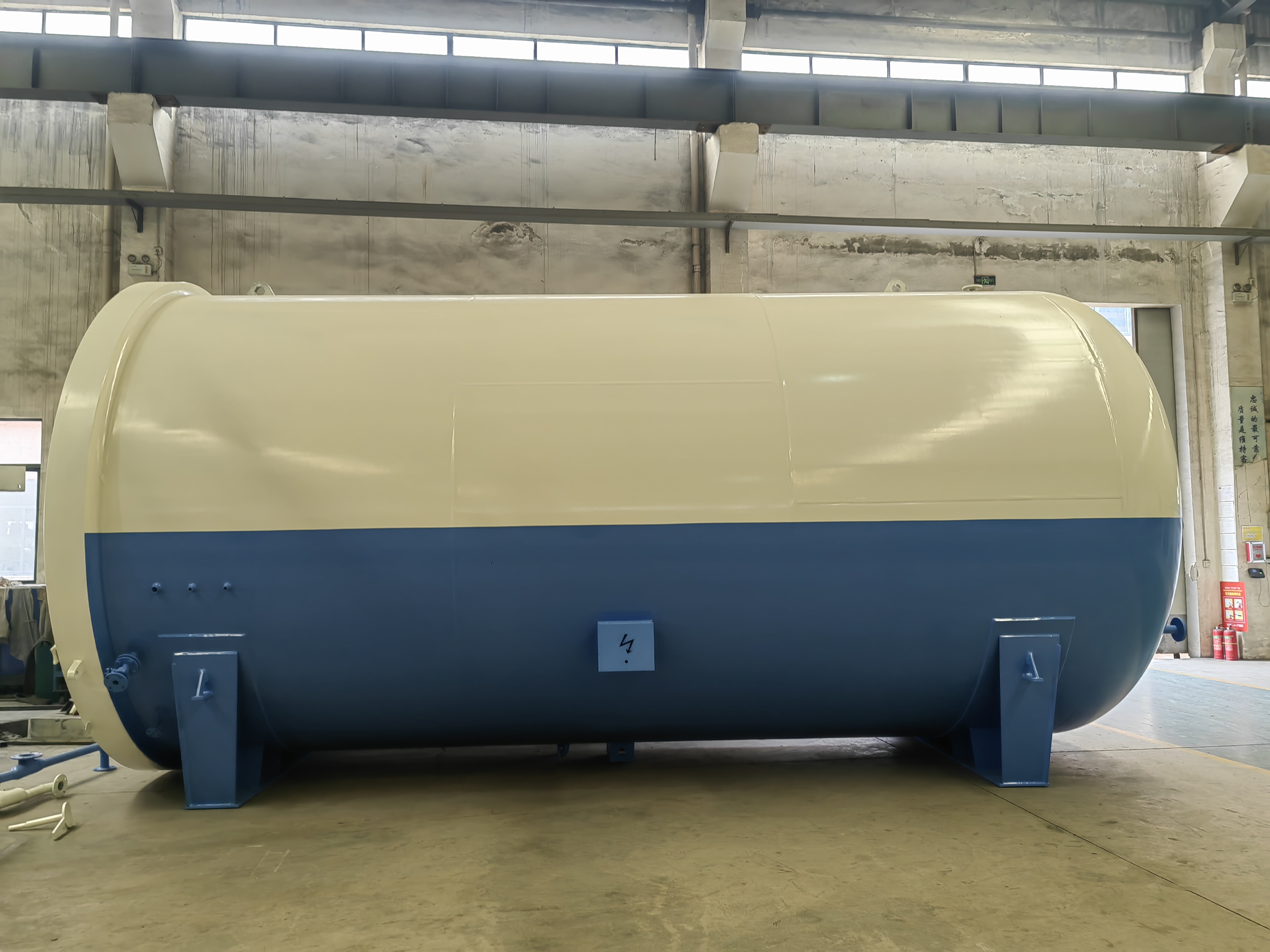

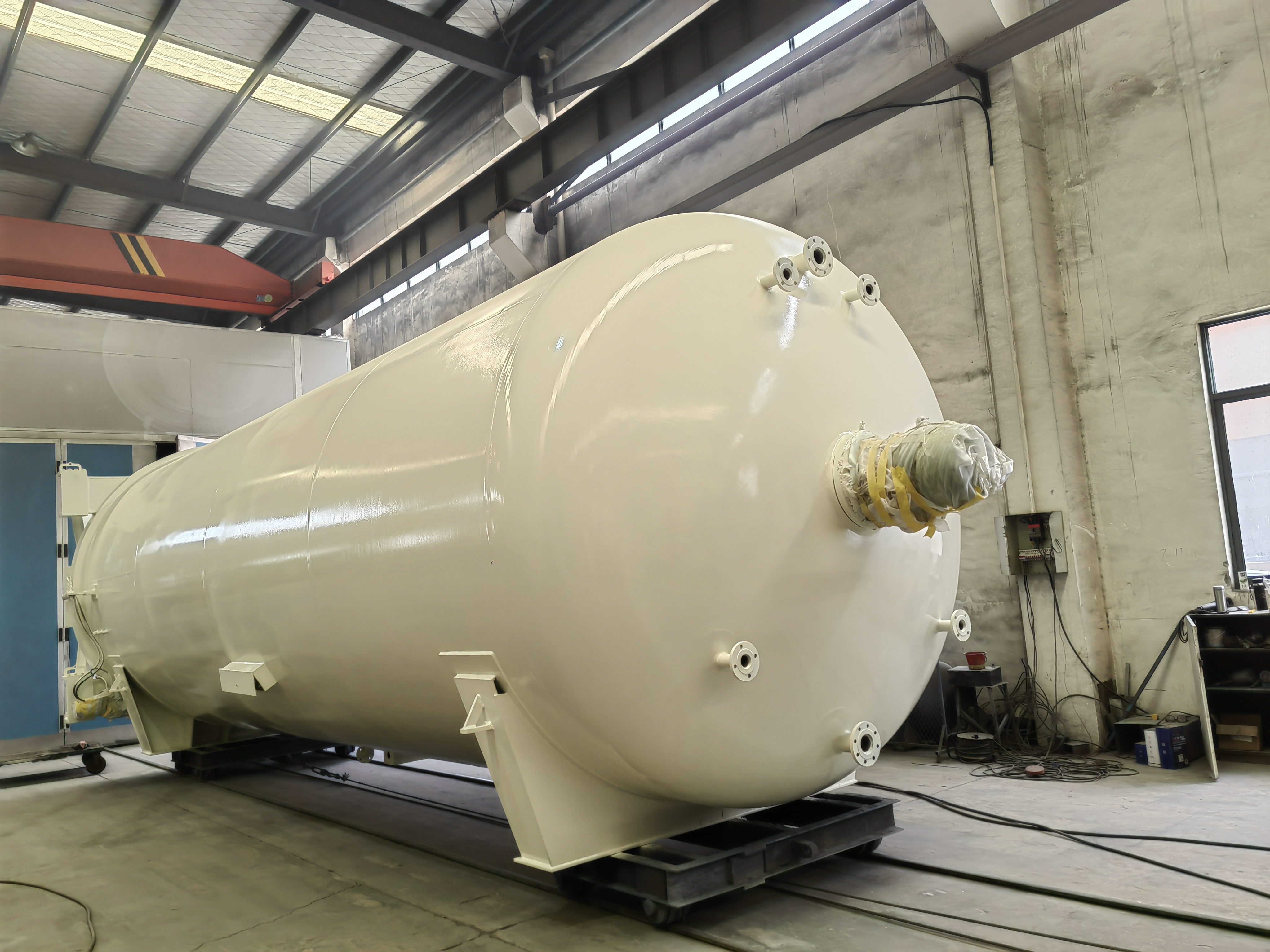

1. Aأوتوكلاف BODY

تم تصميمه وتصنيعه وفقًا لمعيار "وعاء الضغط الفولاذي" GB150-1998 بالكامل. غطاء الأوتوكلاف والأسطوانة مصنوعان من صفائح فولاذية Q345R مضغوطة/مدلفنة، كما أن شفة غطاء الأوتوكلاف وشفة جسم الأوتوكلاف مصنوعة بشكل متكامل من 16Mn.

2. بسرعة Oبينينج Sالنظام و Safety Iمتشابك System

تم تصميم وتصنيع نظام فتح وإغلاق باب الأوتوكلاف على أساس ضمان أقصى قدر من السلامة والعمر، ويتم التحكم في النظام بأكمله بالكهرباء. الأوتوكلاف عبارة عن وعاء ضغط، ومن السهل أن ينتج فيلم الزجاج الرقائقي غازات قابلة للاشتعال مثل إستر ثنائي البوتيل في ظل ظروف درجات الحرارة والضغط العالية. لذلك، فإن الأوتوكلاف عبارة عن معدات خطيرة وقابلة للاشتعال، وحماية السلامة مهمة جدًا لتشغيل واستخدام الأوتوكلاف. يحتوي الأوتوكلاف على تدابير حماية سلامة كاملة:

2.1 مزود بقفل يدوي وصمام أمان ميكانيكي لضمان وجود الهواء في الأوتوكلاف دون فتح الباب، وسوف يقوم صمام الأمان بالتفريغ تلقائيًا بعد الضغط الزائد.

2.2 مزود بقفل أوتوماتيكي، يدور باب الأوتوكلاف مع وجود مفتاح سفر الأسنان الخاطئ في مكانه، ولا يمكن للبرنامج بدء العمل إلا تلقائيًا أو يدويًا؛ يكتشف مستشعر الضغط وجود ضغط في الأوتوكلاف ويفصل تلقائيًا مصدر الطاقة لمحرك فتح الباب لضمان نقل الطاقة بدون جهد. لا يمكن السماح لمحرك فتح الباب بالعمل إلا في حالة عدم الضغط بعد استنفاد العادم في الأوتوكلاف، ويتم تنفيذ جميع عمليات فتح الباب في حالة عدم الضغط.

2.3 هناك إنذارات لارتفاع درجة الحرارة وارتفاع الضغط.

2.4 بعد الضغط الزائد وارتفاع درجة الحرارة، يقوم نظام التحكم تلقائيًا بفصل مصدر طاقة التسخين، ويوقف التسخين والضغط، ويقوم صمام الملف اللولبي تلقائيًا بتفريغ الضغط وخفضه، ويتوقف تشغيل مروحة غلاية المروحة تلقائيًا، ويتم تشغيل نظام التبريد في نفس الوقت لتقليل درجة الحرارة والضغط.

3. نظام العزل

3.1 طريقة العزل: العزل الداخلي

3.2 مادة العزل: سيليكات الألومنيوم + صوف صخري

3.3 إصدار تغليف طبقة العزل: لوحة رسم من أسلاك الفولاذ المقاوم للصدأ، 0.8 مم

3.4 سمك طبقة العزل: 80 مم

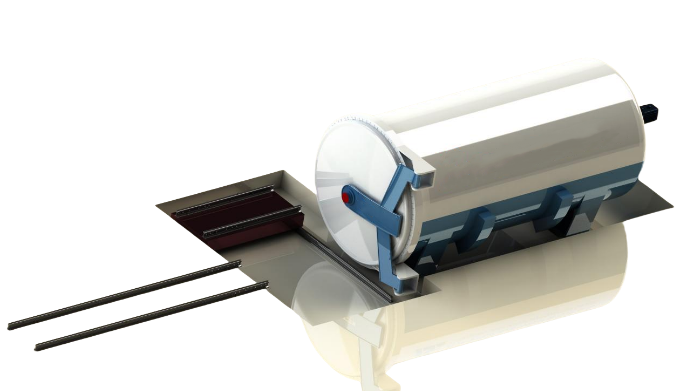

4. دعامات الأرضية والسور

4.1. وزن حمولة السكة الحديدية: 15000 كجم، في حالة التحميل الزائد، يجب على المستخدم توضيح خلاف ذلك.

4.2. شكل المسار: فولاذ بزاوية غير متساوية

4.3. وزن التحميل الذي يدعمه الجزء السفلي من الغلاية: 600 كجم، في حالة زيادة الوزن، فسوف يشرح المستخدم ذلك بشكل منفصل.

4.4. شكل دعم قاع الخزان: صفيحة فولاذية غير قابلة للانزلاق (4 مم) aأوتوكلاف.

5. نظام التدفئة الكهربائية

5.1 يتكون نظام التدفئة من منطقة التدفئة الرئيسية ومنطقة التدفئة المساعدة. يتم توزيع عناصر التسخين في ذيل جسم الغلاية وقنوات الهواء على كلا الجانبين لضمان توحيد درجة الحرارة في الغلاية أثناء عملية التسخين، وفي نفس الوقت تقصير وقت التسخين لتحقيق غرض توفير الطاقة.

5.2 يعتمد السخان على أنبوب تسخين بالأشعة تحت الحمراء متوسط ​​الموجة الحديث بطول موجي محدد، ومعدل التحويل الكهروحراري أعلى من 95%، وعمر الخدمة 15,000 ساعة.

5.3 يتم تنظيم التحكم في توصيل عنصر التسخين بواسطة مرحل الحالة الصلبة (SSR) لضمان عمر الخدمة والاستقرار.

6. نظام الضغط

6.1 يعتمد مدخل الهواء ومخرجه على صمامات كروية هوائية يتم التحكم فيها بواسطة صمامات الملف اللولبي التجريبية، واحدة لكل منها، هيكل من الفولاذ الكربوني، والذي يمكنه تحقيق التحكم التلقائي.

6.2 صمام الكرة العادم بالتحكم اليدوي، قطعتين، هيكل من الفولاذ الكربوني.

6.3 مستشعر ضغط خاص مقاوم لدرجات الحرارة العالية لضمان ردود فعل ثابتة ودقيقة للضغط في الغلاية، ودقة التحكم هي ±0.05 كجم/سم2

6.4 تم تجهيز نظام تخفيف الضغط بكاتم صوت (يستخدم أثناء التثبيت، ويختار العميل شراءه).

7. نظام تبادل الحرارة (المعروف أيضًا باسم نظام التبريد)

7.1 يتم توزيع مبردات السربنتين بالتساوي على جانبي الأوتوكلاف

 (داخل مجرى الهواء) كمبرد مساعد. يتميز أنبوب الغلاية المجلفن المتكامل + الزعانف المصنوعة من الألومنيوم بكفاءة عالية في تبادل الحرارة وعمر خدمة طويل وسهولة الصيانة.

7.2 يتم تركيب مبادل حراري زعانف مبرد بالسطح في ذيل الغلاية باعتباره المبرد الرئيسي، والذي يتميز بمساحة تبديد حرارة كبيرة وكفاءة عالية في تبادل الحرارة.

7.4 تصل مساحة التبريد إلى أكثر من 120 مترًا مربعًا، وهي واحدة من الأفضل بين نفس المواصفات في الصين في الوقت الحاضر.

7.5 تم تصميم نظام التبريد خصيصًا مع هيكل تصريف لمنع توليد كمية كبيرة من البخار أثناء عملية التسخين، وفي الوقت نفسه منع تلف نظام التبريد بسبب التجمد في درجات الحرارة المنخفضة.

8. مكونات مراقبة درجة الحرارة:

8.1. ترموكبل درجة حرارة الهواء: قناتان، مقاومة حرارية PT2. المشاركة في المراقبة وتبادل البيانات والتحكم.

8.2. ترموكبل حد درجة الحرارة العالية: 1 طريقة، مقاومة حرارية PT100. المشاركة في المراقبة والتحكم.

8.3. ترموكبل مراقبة المنتج: 1 قناة، مقاومة حرارية PT100، قابلة للإزالة، تشارك في مراقبة حالة درجة الحرارة لعملية عمل PVB.

9. نظام الأنابيب المفرغة:

9.1. يتم حجز أنابيب التفريغ في الغلاية: ما مجموعه 10 أنابيب مستقلة. يمكن استخدامها مع مضخة التفريغ وكيس التفريغ لتفريغ الزجاج في الغلاية. وهي مناسبة لتوليف الزجاج المنحني وتحقيق جهاز واحد بوظائف متعددة.

9.2. يتضمن كل خط أنابيب فراغي

أ. توصيل خيط داخلي مقاس 1/2 بوصة

ب. صمامات خارجية يدوية مستقيمة، إجمالي 10 صمامات، هيكل من الفولاذ المقاوم للصدأ. (يجب أن يتم تحضيرها من قبل المستخدم)

ج. أنبوب من الفولاذ المقاوم للصدأ: 1/2 بوصة. (يجب أن يتم تحضيره من قبل المستخدم)

10. نظام التحكم

10.1 يعتمد نظام PLC بالكامل على شركة Siemens، وشاشة اللمس هي من شركة Kunlun Tongtai.

10.2 برنامج التحكم الخاص: برنامج التحكم TPC، لضمان تحقيق درجة الحرارة والضغط، والضغط وعمليات التحكم في درجة الحرارة الأخرى أثناء عملية زيادة درجة الحرارة والضغط، وذلك لضمان مزامنة درجة الحرارة والضغط وفقًا لمنحنى العملية المحدد، وفي عملية درجة الحرارة الثابتة والضغط الثابت، يتم التحكم التلقائي في درجة الحرارة التكميلية والضغط التكميلي. بالإضافة إلى ذلك، يمكنه تحقيق المتطلبات الوظيفية مثل تبادل البيانات، وإخراج البيانات، وتخزين معلمات العملية، واستدعاء معلمات العملية، وإنذار درجة الحرارة الزائدة والضغط الزائد، وما إلى ذلك.

10.3. يمكن التحكم فيه عن بعد، باستخدام منفذ إيثرنت واحد.

 11. لون المظهر

اللون القياسي لزجاج الأوتوكلاف هو "الأزرق البحري العميق". إذا كان لدى المستخدمين متطلبات خاصة، فيمكن توفير بطاقات الألوان والمخططات.
